Где применяются расходомеры?

Расходомер – оборудование, применяемое для измерения количественных параметров среды (жидкости, газа, тепла) прокачиваемой по инженерной системе (трубопроводу). Кроме расхода прибор может измерять массу, объем перекачиваемой среды в определенный период времени.

Особенности конструкции, принцип работы расходомера зависит от характеристик измеряемой среды, эксплуатационных параметров инженерной системы, технологии производственных процессов.

Типы, преимущества и недостатки конструкции расходомеров

Расходомеры классифицируются по принципу измерения параметров перекачиваемой среды:

•  Электромагнитные – измеряют изменение напряжения магнитного поля при увеличении или уменьшении скорости потока:
•  Могут применяться только со средами, проводящими электрический ток (жидкостями, растворами, парами, газами):
•  Не замедляет скорость потока, так как внутри нет деталей, только электроды
•  Широкий измерительный диапазон
•  Требователен к чистоте прокачиваемой среды
•  Ультразвуковые – принцип измерений основан на сопоставлении скоростей прохождения ультразвукового сигнала, изменяющихся в разнонаправленных потоках жидкостей или газов:
•  Высокая механическая, вибрационная стойкость
•  Возможность эксплуатации в агрессивной среде (продукты нефтепереработки, тепловые пункты, системы охлаждения)
•  Установка на трубопроводы большого диаметра
•  Тахометрические (механические) – скорость вращения крыльчатки, расположенной внутри прибора позволяет измерить расход среды в единицу времени:
•  Простые, недорогие и прочные приборы учета и контроля для бытовых сетей
•  Не требуют подключения к электросетям
•  Легкий и простой монтаж
•  Перепада давления – манометр фиксирует изменение давления среды, проходящей через отверстие меньшего диаметра, чем диаметр трубопровода. Чем больше давление, тем выше расход транспортируемой среды:
•  Простая механическая конструкция
•  Высокая прочность, стойкость к износу
•  Диапазон измерений ограничен

В современных промышленных и бытовых расходомерах данные измерений выводятся на цифровой электронный дисплей или счетный механизм учета. Комплектация блоком автоматической регулировки позволяет оптимизировать работу расходомера, установить нужные параметры эксплуатации конкретной инженерной системы (сетей отопления, водоснабжения).

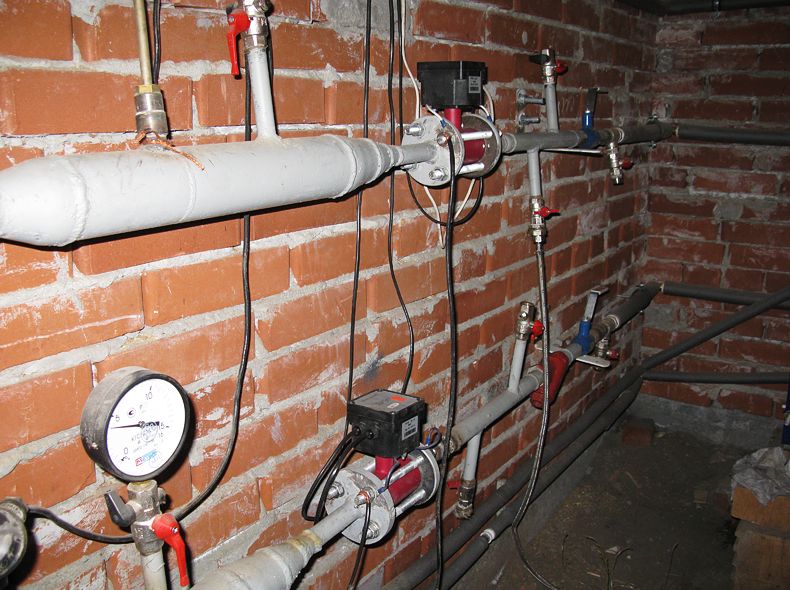

Электромагнитные расходомеры

Электромагнитный расходомер контролирует только объемы расхода жидкости, при этом на измерения не влияют параметры температуры, давления, плотности, вязкости измеряемой среды. Поэтому эти измерительные приборы широко применяются на промышленных, производственных коммунальных трубопроводах горячего и холодного водоснабжения, теплоцентралях.

Преимущества электромагнитных расходомеров:

•  Установка расходомера не влияет на гидравлические характеристики инженерной системы, не ограничивают и не препятствуют движению потока жидкости
• Отсутствие движущихся внутренних деталей увеличивает срок эксплуатации, повышает стойкость к износу;
•  Обеспечивает широкий диапазон измерений
•  Рекомендованы для сетей с быстро меняющимися параметрами прокачки жидкости, так как обладают минимальной инерцией
•  Подходят для напорных и безнапорных систем трубопроводов
•  Не требуется демонтаж при проведении плановых очистных работ
•  После калибровки водой, расходомер можно применять для других типов жидких сред без дополнительной корректировки, настройки параметров
•  Расходомеры можно применять в средах с высокой вязкостью, а также в жидкостях с высоким процентом загрязнений (твердые частицы, взвеси, волокна), сточных водах

Автоматический сбор, архивирование, хранение и дистанционная передача показаний на центральный пункт управления облегчает контроль и учет потребления.

Ультразвуковые расходомеры – особенности конструкции, эксплуатационные преимущества

Ультразвуковые измерительные приборы для напорных инженерных сетей отличаются высокой точностью измерений, надежностью, экономичностью, удобством монтажа и эксплуатации. Могут устанавливаться на теплосетях, системах водопровода, очистных сооружениях ЖКХ, промышленных, производственных объектов.

Монтируются на трубопроводы, полностью заполненные водой, с диапазоном температур от +1 до +150 градусов Цельсия.

Преимущества ультразвуковых расходомеров:

•  Точность
•  Чувствительность в узком диапазоне
•  Не требовательность к качеству очистки воды
•  Не изменяет гидравлические параметры инженерной сети
•  Просто и быстро устанавливается

Важные параметры, которые надо учитывать при выборе модели:

•  Расход воды или теплоносителя, температуру, качество очистки, количество сторонних примесей
•  Материал, типоразмер труб, способ подсоединения
•  Конструктивные особенности разводки труб

Типы ультразвуковых расходомеров:

•  С готовым расходомерным участком, встроенным датчиком для систем водопровода – не требуют калибровки труб, установки переходников. Датчик жестко закреплен в корпусе, не чувствителен к сдвигу, вибрации. Недостаток – требуется врезка в трубопровод со сливом воды из системы
•  Накладные датчики – моментальная установка снаружи трубы без сложных монтажных работ. На датчике можно выставить диаметр, толщину, материал стенок трубы, тип жидкости – прибор сам определит, на каком расстоянии надо установить датчики для выполнения точных измерений

Важно! При использовании в системе жидкости с большим количеством примесей для точности измерений показаний рекомендуется использовать несколько пар датчиков.

•  Расходомеры с высокотемпературными датчиками – для сетей горячего водоснабжения и тепловых сетей. При выборе важно, чтобы предельная температура в паспорте к оборудованию на несколько пунктов превышала рабочую температуру теплосети

Ультразвуковые расходомеры – точное, чувствительное измерительное оборудование контроля расхода жидкости в любых коммунальных и производственных инженерных сетях.

При выборе расходомера важно узнавать о наличии у поставщика комплектующих, переходников, муфт для квалифицированного монтажа и дальнейшего технического обслуживания, ремонта расходомера.
