      -Как правильно отрегулировать гидроаккумулятор

      Как правильно отрегулировать гидроаккумулятор

      Авитек-И
      7 августа 2023
      • Конструкция и алгоритм работы
      • Зависимость значений давления от настроек
      • Корреляция настроек
      • Как отрегулировать давление в гидроаккумуляторе

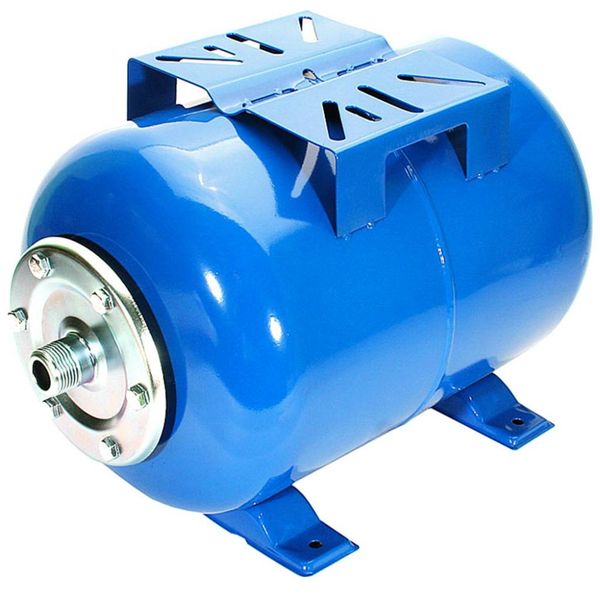

      Гидроаккумулятор для насоса и насосной станции
      Регулировка значений давления в разных моделях гидроаккумуляторов также важна, как и отладка реле регулировки давления станции. Важно сопоставлять показатели давления воздуха и воды в баке гидроаккумулятора, с выставляемыми параметрами на реле.

      Конструкция и алгоритм работы разных моделей гидроаккумуляторов

      В баке гидроаккмулятора расположена растягивающаяся емкость из резины, в которую насос подкачивает воду. Между стенкой металлического бака и эластичной грушей (емкостью) находится сжатый под давлением воздух.

      Когда камера, наполненная водой, расширяется, давление воздуха увеличивается. Воздух под давлением стремится вытолкнуть жидкость из камеры, обеспечивая равномерную подачу потока в систему водоснабжения.

      В некоторых моделях насосных станций вместо резиновой камеры, бак разделен гибкой мембраной, с одной стороны которой воздух, с другой вода. Принцип работы этой гибкой стенки такой же. При наборе воды, давление воздуха увеличивается, при спуске – снижается.

      Для подкачки воздуха в гидроаккумулятор, предусмотрен специальный золотник, расположенный снаружи на корпусе металлического бака станции.

      Зависимость значений давления в гидроаккумуляторе от настроек реле давления

      Давление воды в гидроаккумуляторе нагнетается насосом. Этот параметр контролируется реле, определяющее минимальное давление, при котором насос включается и максимальное, при котором происходит отключение насоса.

      В разных моделях насосных станций предусмотрены разные пороговые (максимальные) значения давления воды. В бытовых станциях этот параметр 10 Бар. Вполне достаточно для нормальной работы водопровода в частном доме.

      Давление воздуха в гидроаккумуляторе – важная техническая характеристика, которая зависит от объема бака, конструкции гидроаккумулятора, его производительности и пропускной способности.

      Первый раз закачка воздуха проводится на заводе, значения давления после тестирования указываются в техническом паспорте насосной станции. Но при хранении, транспортировке, давление может существенно снизится. Поэтому при установке, важно проверять давление в гидроаккумуляторе и, если нужно, накачать воздух до нужных значений. Как это сделать?

      Корреляция настроек реле и давления в гидроаккумуляторе

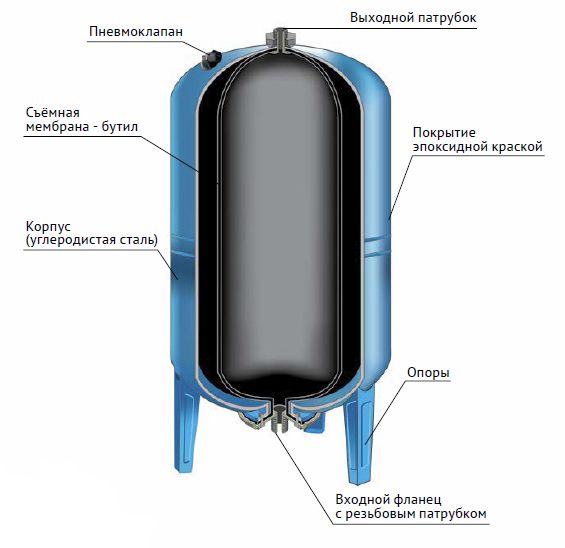

      Конструкция гидроаккумулятора
      Основное правило – давление в баке гидроаккмулятора необходимо выставлять на 10 процентов меньше, чем пороговая цифра давления, при которой реле срабатывает на включение насоса на подкачку воды в водопровод.

      При таких настройках в резиновой емкости бака остается минимум воды на момент, когда насос начнет работать. Таким образом обеспечивается равномерная подача потока в систему водоснабжения, предотвращающая риск гидроудара и резких перепадов давления в трубопроводе при открытии кранов.

      Пример. Реле станции выставлено на включение насоса 1.5 Бар, значит давление в гидроаккумуляторе должно быть 1.3 Бар. При включении на 2.8 Бар, давление воздуха в камере гидроаккумулятора должно быть 2.5 Бар.

      Если в сети водоснабжения вместо реле давления установлен преобразователь частоты, то давление в гидроаккумуляторе выставляется на 30 процентов меньше, чем рабочее давление, которое поддерживает преобразователь.

      Как видим, для каждой конкретной сети водоснабжения нужны индивидуальные значения давления в баке гидроаккумулятора, которые нужно выполнять самостоятельно при установке насосной станции или гидроаккумулятора.

      Как отрегулировать давление в гидроаккумуляторе

      Для того, чтобы подкачать давление, необходим обычный автомобильный насос или компрессор для подкачки покрышек и автомобильный манометр. Мастера не рекомендуют пользоваться другими манометрами, так как их показания дают высокую погрешность.

      Перед тем как выполнять замеры, нужно отключить насос и спустить всю воду из водопровода. Дальше надо подсоединить насос или компрессор к ниппелю золотника и подкачать воздух в камеру металлического бака, контролируя значения давления при помощи автомобильного манометра.

      Важные правила, о которых нельзя забывать для нормальной работы гидроаккумулятора:

      • Изменяя настройки реле давления, не забывайте корректировать давление в камере гидроаккумулятора
      • С течением времени давление из камеры стравливается, нужна проверка и подачка
      • Если станцией пользуетесь только в летний период, то проверка нужна в начале сезона при вводе водопровода в работу
      • Для водопровода, которым пользуются постоянно, проверка гидроаккумулятора нужна два или три раза за год
      • Если не подкачивать давление воздуха, то резиновая емкость (мембрана) быстро истирается о стенки металлического бака и ее придется менять
      • Если насос долго не отключается или часто включается и выключается, то необходимо проверить настройки реле и значения давления в камере бака гидроаккумулятора.

      Так как эластичная емкость, в которую накачивается вода, часто растягивается и сжимается при наборе и сливе воды, то периодически камеру или мембрану надо менять.

      Первый признак разрыва емкости в гидроаккумуляторе – частое включение и отключение насоса, постоянное срабатывание реле на включение. Заменить мембрану несложно и самостоятельно, но лучше доверить ремонт и техническое обслуживание профессионалам. Они подберут необходимую оригинальную модель резиновой емкости или мембраны по нужным техническим характеристикам и правильно ее установят.

      В каталоге компании Avitek-I представлены оригинальные комплектующие для разных моделей насосных станций и гидроаккумуляторов, а также широкий выбор оборудования для водоснабжения российского и зарубежного производства по разумной, конкурентной стоимости.

      Вернуться
      Поделиться
      2006 - 2025 © AVITEK-I - Интернет-магазин оборудования и комплектующих для инженерных систем
      Каталог
      Компания
      Покупка
      • Измерительные приборы: манометры, термометры, датчики, термопары
      • Приборы учета тепла и воды
      • Электрооборудование
      • Вентиляция
      • Жидкости (Реагенты) для промывки и очистки
      • Отопление
      • Запчасти для ремонта котельного и теплового оборудования
      • Насосное оборудование
      • Системы автоматизации SIMATIC
      • Теплообменники
      • Дымоходы
      • Запчасти для ремонта холодильной техники
      • Акция
      • О компании
      • Отзывы
      • Новости
      • Вакансии
      • Статьи
      • Производители
      • Карта сайта
      • Оферта
      • Условия оплаты
      • Условия доставки
      • Гарантия на товар
      • Оптовым клиентам
      +7 (495) 139-60-20
      Заказать звонок
      info@avitek-i.ru

      Адрес: 129329, г. Москва ул. Искры, д. 31 к.1
      Информация на сайте несёт исключительно справочный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

      Мы используем файлы cookies, чтобы улучшить сайт для Вас.
      Принять
