      Как работает дренажный насос
      28 Мая 2021
      • Как устроен дренажный насос
      • Принцип работы дренажного насоса
      • Вибрационный механизм
      • Центробежный механизм
      • Монтаж дренажного насоса
      • Сфера применения дренажного насоса
      • Отличие дренажного насоса от фекального
      • Заключение

      В домах без канализации для стоков используют выгребные ямы или специальные резервуары, которые периодически необходимо очищать. Лучше всего для этого подойдет дренажный насос. С его помощью можно выкачать колодец, бассейн или небольшой водоем. Специальный фильтр с сеткой, не пропускающей вкрапления больше определенного размера, не даст насосу засориться и выйти из строя.

      Дренажный насос предназначен для перекачки больших объемов сточных вод. Ключевой особенностью данного оборудования является возможность работы с загрязненной и вязкой жидкостью с определенными включениями, размер которых зависит от вида насоса и установленной на нем всасывающей решетки.

      Несмотря на то, что по конструкции и предназначению дренажный насос очень схож с фекальным или колодезным, они имеют весомые различия и применять их в одной и той же сфере не рекомендуется. Рассмотрим подробнее для чего предназначен дренажный насос.

      Как устроен дренажный насос

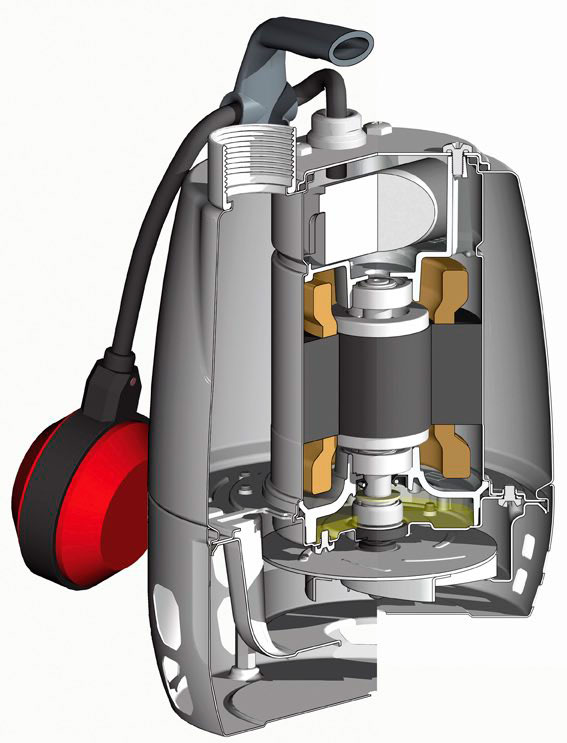

      drenazh-nasos-2.jpgКонструкцию дренажного насоса условно можно разделить на 4 части: корпус, двигатель, рабочая камера и коммуникации. Данные блоки могут сильно различаться в зависимости от производителя и конкретной модели, но принципиальной разницы между ними нет, потому стоит рассмотреть их чуть ближе:

      • Корпус насоса.

      В большинстве дренажных насосов имеется 2 корпуса – внутренний, где расположен электродвижок, и внешний, покрывающий весь прибор. Внутренний корпус помимо защиты электроники также выполняет роль радиатора, поскольку охлаждается непосредственно перекачиваемой водой. Внешний выполнен из ударопрочных материалов – металла или толстого пластика, и должен быть полностью герметичным, если речь идет о погружных моделях.

      • Электрический двигатель насоса.

      В дренажных насосах используется стандартный для такой техники движок: статор, обмотка, вращательный вал, подшипники и пусковой блок со встроенным конденсатором. Все это находится под надежной защитой внутреннего корпуса. Питание подается через специальный герметизированный силовой кабель.

      • Рабочая камера насоса.

      Здесь происходит непосредственно всасывание воды. В зависимости от типа помпы - вибрационная или центробежная, разнится и строение камеры. Вибрационный насос имеет специальную мембрану, которая создает колебания, осуществляя тем самым перекачку воды. В центробежной камере установлена крыльчатка с загнутыми лопастями, создающая разность давления в центре камеры и у ее стенок, поднимая воду наверх.

      • Фильтр насоса.

      Главным дополнительным элементом насоса является водозаборный фильтр, поскольку именно в нем расположена решетка, определяющая максимальный размер включений, попадающих в рабочую камеру. Она должна строго соответствовать техническим требованиям модели, поскольку более крупный мусор способен повредить или полностью вывести из строя вращательное колесо и мембрану.

      • Коммуникации.

      Для работы дренажный насос нуждается в дополнительном оборудовании, позволяющем ему исправно выполнять свою функцию. Существует множество надстроек, облегчающих жизнь владельцу:

      • поплавковый выключатель (отключает насос при малых объемах воды),
      • термореле (автоматическое выключение при перегреве),
      • входные и выходные патрубки,
      • дополнительные фильтры,
      • шумовая защита (для поверхностных моделей),
      • пульт дистанционного управление и многое другое.

      Принцип работы дренажного насоса

      Зная, как устроен дренажный насос, можно представить алгоритм его работы:

      • Электрический ток по силовому кабелю запускает двигатель;
      • За счет магнитной индукции в движке приходит в движение специальный вал;
      • Данный вал начинает вращать колесо крыльчатки или двигать поршень (мембрану) в рабочей камере;
      • Крыльчатка или мембрана создают разницу в давлении в камере и происходит всасывание в нее воды;
      • В зависимости от скорости вращения крыльчатки или движения мембраны в контур гидросистемы нагнетается давление, создается определенный напор, который позволяет двигать воду далее по шлангу к точке выхода – крану или выпускному шлангу.

      Главная особенность дренажного насоса, на которую нужно обратить внимание при выборе оборудования, это тип рабочей камеры и механизма внутри нее. Несмотря на то, что и центробежный, и вибрационный насосы прекрасно справляются со своей задачей и практически не имеют недостатков, у них присутствуют особенности, которые следует учесть для той или иной ситуации.

      Вибрационный механизм

      В вибрационном дренажном насосе нагнетание давления осуществляется за счет поступательного движения специального поршня, так называемой мембраны. Такое оборудование является наиболее простым для перекачки воды, так как имеет небольшие габариты, потребляет меньше электроэнергии и легко ремонтируется.

      Но колебания создают большие вибрации — это может снижать срок жизни насоса. При дополнительных случайностях вибрации могут повредить корпус или, например, стенки колодца, из которого откачивается вода.

      Существуют специальные укрепленные вибрационные механизмы для погружных насосов, сконструированные с учетом всех нюансов колебаний под водой. Тем не менее, поршневые рабочие камеры чаще всего устанавливаются именно на поверхностные модели, так как они более легкие и транспортабельные, а колебания мембраны на воздухе не имеют особого влияния на долговечность деталей.

      Еще один момент, который следует учесть при выборе дренажного насоса с вибрационным механизмом – это шум. Поршень движется с громким звуком и использование прибора в ночное время может помешать вашим соседям, потому для регулярного круглогодичного использования лучше приобретать насос с крыльчаткой.

      Центробежный механизм

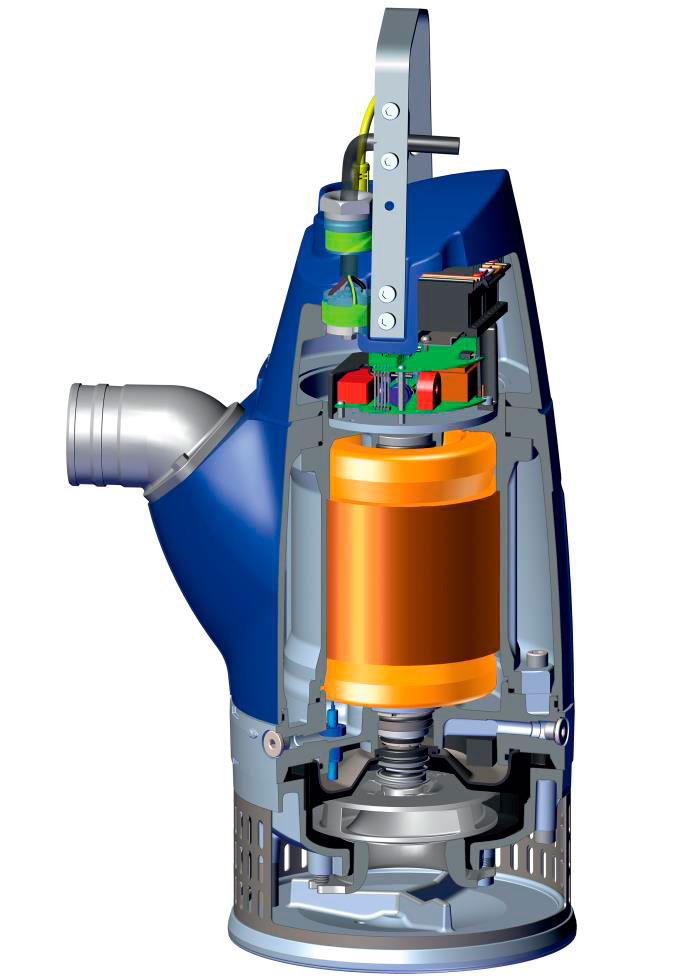

      drenazh-nasos-5.jpgПоскольку всасывание воды в центробежном насосе достигается путем вращения специального колеса с лопастями, в центре камеры создается пониженное давление, а у стенок – повышенное. В результате такой организации вода поднимается наверх по спирали. Этот способ более тихий, а колебания практически не ощущаются по сравнению с работой вибрационного механизма. Данные преимущества позволяют создавать насосы любых размеров, потому в промышленном оборудовании в большинстве случаев используется именно центробежные камеры.

      Подобные механизмы потребляют больше энергии, они более мощные, что позволяет создавать сильный напор и перекачивать огромные объемы воды на большую высоту. Ключевые узлы сделаны из нержавеющей стали, чтобы избежать ржавчины, а обслуживание подшипников производится в специальной камере с маслом внизу корпуса.

      И погружные, и поверхностные дренажные насосы в разных долях оснащены обоими типами рабочей камеры. В погружных в основном используется центробежная, а в поверхностных – вибрационная. Связано это с тем, что большинство маломощных и компактных моделей являются именно наземными, а уровень шума, который создает поршень, не имеет значения. Чаще всего их используют для откачки из небольших емкостей вроде колодца.

      Монтаж дренажного насоса

      Способ установки дренажного насоса зависит от его типа. Поверхностные насосы не имеют особых креплений (за исключением ручки для переноски и крючка для подвешивания) и ставятся рядом с ямой или водоемом. В случае необходимости откачки колодца, насос можно установить на его крышку. В воду погружается только заборный шланг, подключенный к фильтру.

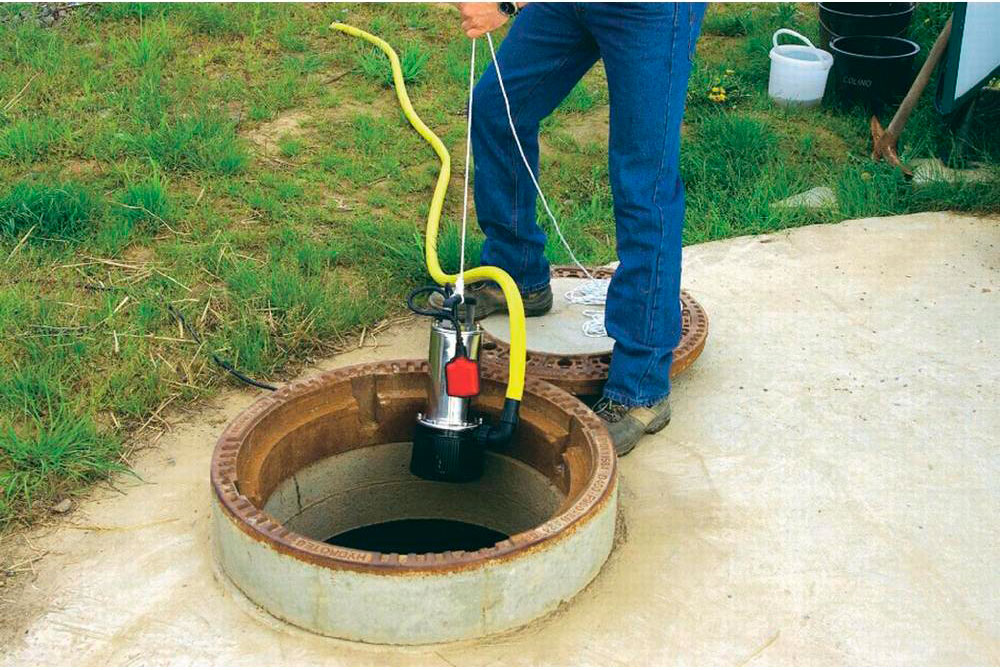

      Погружные насосы опускаются в воду на определенную глубину, но некоторые модели можно просто класть на дно – их фильтры справятся с песком и илом. В отдельных случаях можно устанавливать жесткие конструкции для монтажа (особенно для промышленного оборудования) в водоемах для постоянного водоснабжения.

      Для установки дренажного насоса в бассейне лучше оборудовать его дополнительными фильтрами, поскольку посторонние предметы там обычно маленькие (небольшие камни, волосы и т.д.), они могут попасть в рабочую камеру.

      Также перед установкой следует проверить правильность направления рабочего колеса. Для этого достаточно подключать клеммы к разным фазам крыльчатки и смотреть, при каком варианте напор будет выше. При наибольшем напоре будет лучше и эффективность насоса.

      Сфера применения дренажного насоса

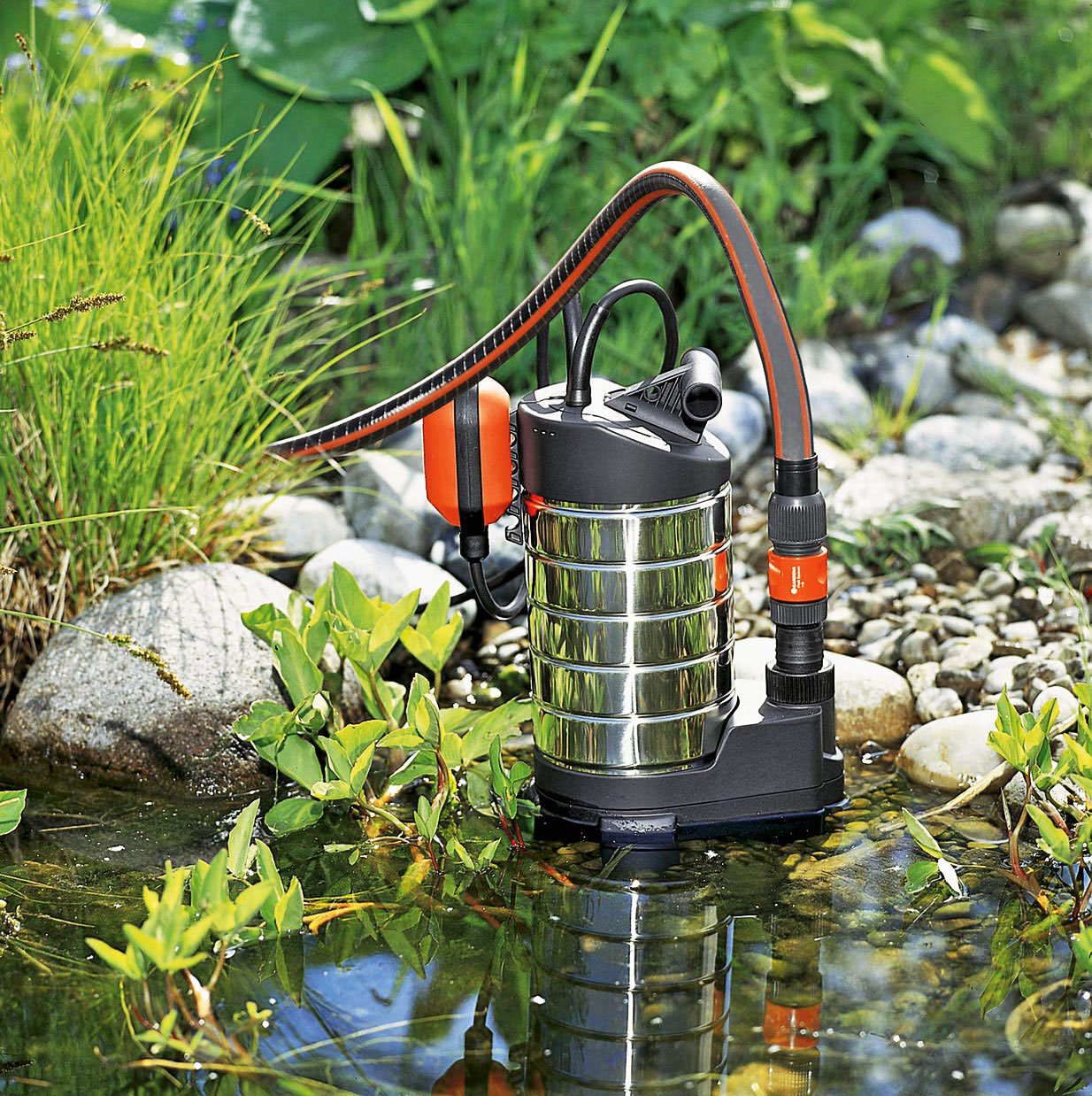

      drenazh-nasos-gl.jpgСфера применения дренажного насоса широка. Его можно применять как по прямому назначению – откачка воды из одной емкости в другую, так и использовать для поливочной системы и водопровода. Если необходимо откачать воду из подвала или погреба, очистить сточные ямы, колодец или бассейн, то этот насос – первое что вам необходимо.

      В среднем стандартная модель перекачивает около 190 литров воды в минуту, потому возможностей насоса хватит для решения любой задачи. Но если контур планируется слишком длинный, стоит задуматься о более мощном агрегате, иначе время откачки увеличится.

      Большинство погружных насосов оснащены поплавковым механизмом, потому их можно использовать автономно. При определенном выборе конкретной модели, такой насос может служить в качестве водопровода для снабжения дачного дома и огорода.

      Отличие дренажного насоса от фекального

      Несмотря на схожие технические параметры и предназначение, дренажный насос отличается от фекального. Разница, прежде всего, в водозаборной сетке – на фекальном насосе она гораздо мельче. Это сказывается на составе сточных вод, которые агрегат способен перекачивать. Также дренажный насос не сможет выступить в качестве локальной канализационной системы.

      Отличаются у них и конструкция, и материалы, из которых они сделаны. В дренажном насосе зачастую используется крепкий пластик, и лишь некоторые узлы сделаны из металла, тогда как фекальный насос практически весь собран из металлических запчастей. Это связано с допустимым уровнем загрязнения воды.

      Также в фекальных насосах более крепкая крыльчатка и остальные узлы, отвечающие за вращение вала, так как иногда оборудованию приходится проворачивать очень вязкую субстанцию. В дренажных насосах, предназначенных для работы с пусть и загрязненной, но все же относительно чистой водой, такая конструкция ни к чему, что позволяет им более эффективно расходовать энергию.

      Заключение

      Существует множество отечественных и зарубежных производителей дренажных насосов, таких как: Jemix, Dab, Ливгидромаш, Unipump и другие. Качество их продукции не сильно различается и стоимость конкретного товара зависит от конструкции, мощности и наличия дополнительных функций.

      Для большинства моделей этих компаний запчасти выпускаются на территории России, потому их стоимость и доступность на приемлемом уровне. Также существуют множество сервис центров для ремонта и обслуживания этого оборудования.

      Чтобы выбрать подходящий дренажный насос, позвоните по тел. +7 (495) 139-60-20 или +7 (965) 230-51-17 и менеджеры «Avitek-i» подробно расскажут обо всех технических характеристиках и особенностях эксплуатации насосного оборудования.

      Вернуться
      Поделиться
      2006 - 2023 © AVITEK-I - Интернет-магазин оборудования и комплектующих для инженерных систем
      Каталог
      Компания
      Покупка
      • Измерительные приборы: манометры, термометры, датчики, термопары
      • Приборы учета тепла и воды
      • Электрооборудование
      • Вентиляция
      • Жидкости (Реагенты) для промывки и очистки
      • Отопление
      • Запчасти для ремонта котельного и теплового оборудования
      • Насосное оборудование
      • Теплообменники
      • Дымоходы
      • Запчасти для ремонта холодильной техники
      • Уцененные товары
      • О компании
      • Отзывы
      • Новости
      • Вакансии
      • Статьи
      • Производители
      • Карта сайта
      • Оферта
      • Условия оплаты
      • Условия доставки
      • Гарантия на товар
      • Оптовым клиентам
      +7 (495) 139-60-20
      Заказать звонок
      info@avitek-i.ru

      Адрес: 129329, г. Москва ул. Искры, д. 31 к.1
      Информация на сайте несёт исключительно справочный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.
