      Как выбрать газовую горелку
      25 Августа 2021
      • Виды газовых горелок
      • Дутьевые газовые горелки
      • Диффузные газовые горелки
      • Инжекторные газовые горелки
      • Регулировка газовых горелок
      • Одноступенчатые газовые горелки
      • Двухступенчатые газовые горелки
      • Плавно-двухступенчатые газовые горелки
      • Модулируемые газовые горелки
      • Как выбрать газовую горелку

      Горелка – ключевой элемент газового котла, поскольку именно она отвечает за нагрев теплоносителя. Главная ее функция – смешение газа и воздуха, благодаря чему получается горючая смесь и формируется огненный факел. Технические особенности горелки и котла тесно взаимосвязаны, потому эти элементы следует подбирать особо тщательно. В случае нарушения регламента в лучшем случае система не будет работать, а в худшем – произойдет авария.

      Конструкция газовой горелки зависит от типа котельной и задач, которые она должно решать. Так, бытовые горелки чаще всего работают по принципу атмосферного всасывания воздуха или поддува с помощью вентилятора. Их мощность редко превышает 120 кВт. Промышленные используют сложную автоматику, а формирование горючей смеси происходит при помощи инжектора. Производительность таких агрегатов достигает 250 кВт и выше.

      Виды газовых горелок

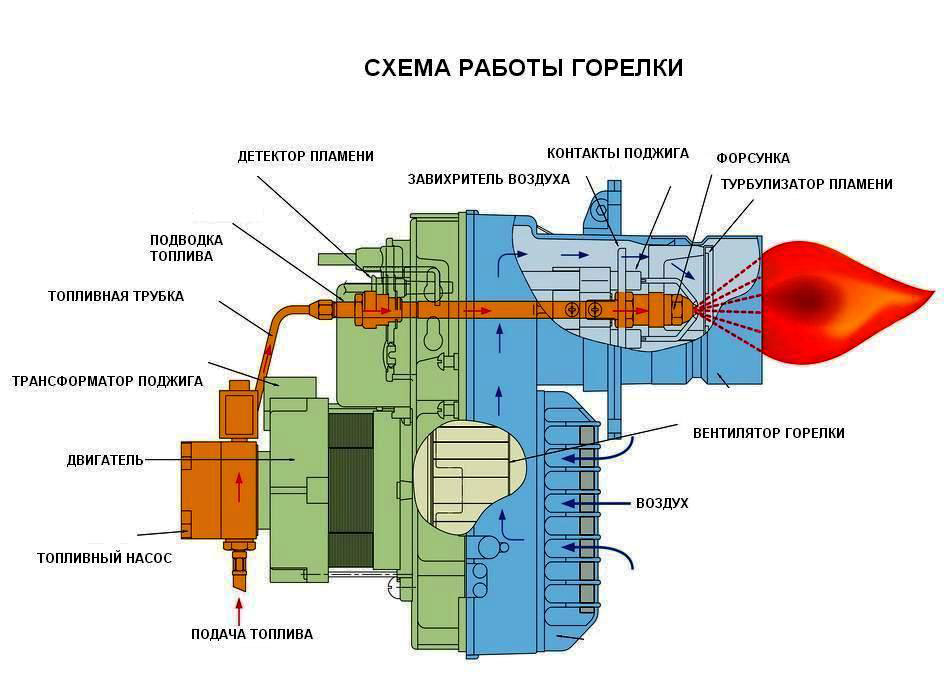

      Существует несколько основных видов горелок, отличающихся прежде всего способом нагнетания воздуха и смешивания его с топливом – природным или сжиженным газом. Бытовые котлы чаще всего приспособлены только к одному его виду, тогда как промышленные могут быть универсальными и способны переключаться на другой источник энергии.

      Практически все горелки имеют сложную электронную систему контроля, которая собирает данные с датчиков давления, температуры, выбросов и другие. В зависимости от типа устройства меняется и автоматика. В бытовых моделях газовых горелок с автоматикой она отвечает за работоспособность оборудования и безопасность, тогда как в промышленных системах может самостоятельно выбирать режимы работы и полностью следить за всеми процессами.

      Имеются различия и в строении форсунок. На некоторые из них подается уже готовая горючая смесь, в других смешивание происходит непосредственно при поджиге. Чтобы разобраться во всех особенностях газовых горелок, рассмотрим каждый вид подробнее.

      Дутьевые газовые горелки

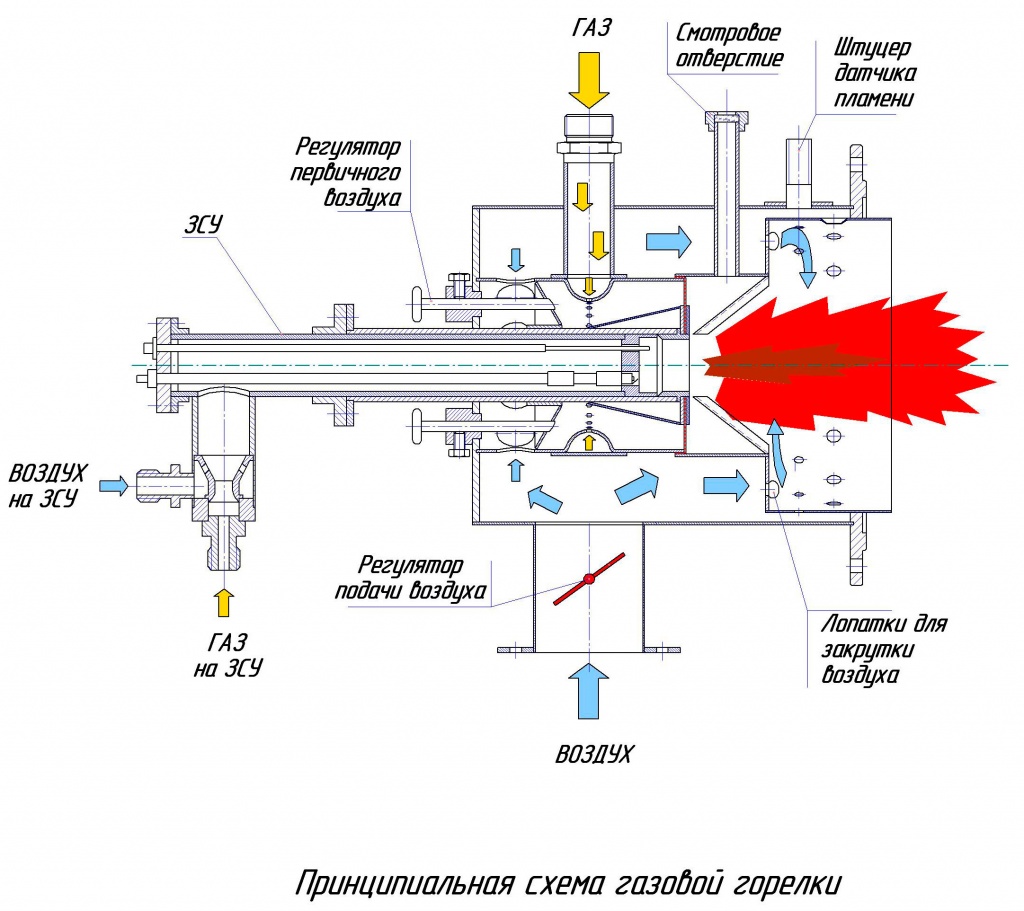

      gaz_gorel_4.jpgНаддувные горелки имеют в конструкции несколько вентиляторов: один – для нагнетания воздуха, другой – для удаления продуктов горения. Из-за наличия дополнительных подвижных частей такие агрегаты достаточно шумные, потому часто имеют дополнительную звуковую защиту.

      Смешение газа с воздухом может происходить как в камере сгорания (которая обязательно должна быть закрытого типа), так и перед подачей на форсунки. В некоторых моделях этот этап происходит в специальной камере. Контролирует весь процесс электроника, тщательно следящая за температурой, давлением и составом горючего, потому любые неисправности приведут к моментальному отключению системы.

      Дутьевые горелки экономичны и очень эффективны (КПД выше 90%). Раньше они использовались, в основном, для промышленных котельных, но сегодня все чаще турбинами оснащаются бытовые устройства. Регулировка режимов работы может производиться как автоматически, так и вручную, что позволяет варьировать потребление топлива.

      Диффузные газовые горелки

      В данном типе горелок смешивание газа с кислородом происходит благодаря диффузии непосредственно перед сжиганием. При этом воздух, необходимый для горения, может сильно нагреваться, что позволяет пламени достигать еще больших температур по всей длине факела. Этот эффект необходим в определенных видах промышленности, но практически не используется в быту, поскольку при таком принципе работы происходит потеря топлива и, как следствие, снижение эффективности.

      Раздельная подача топлива позволяет оборудованию работать в нестандартных условиях – при низком и среднем давлении газа. Но для функционирования нужен большой объем доступного воздуха, что ограничивает сферу применения.

      Инжекторные газовые горелки

      Инжекторные горелки – наиболее распространенный вид нагревательного оборудования в бытовых котлах. Подсос воздуха в них происходит за счет мощности газовой струи, а смешение происходит в специальной камере. В некоторых случаях может потребоваться дополнительное нагнетание кислорода.

      Регулировка температуры происходит за счет разделения каналов подачи смеси, оснащенных инжекторами (отсюда и название). В результате формируется несколько раздельных факелов, которые отключаются и включаются автоматикой. Главный факел, от которого и идет поджиг второстепенных, имеет стабильную мощность горения независимо от температуры в теплообменнике, потому расход такой системы выше, чем у других. Это является причиной неэффективности инжекторных горелок в промышленности, но в бытовом применении им нет равных.

      Регулировка газовых горелок

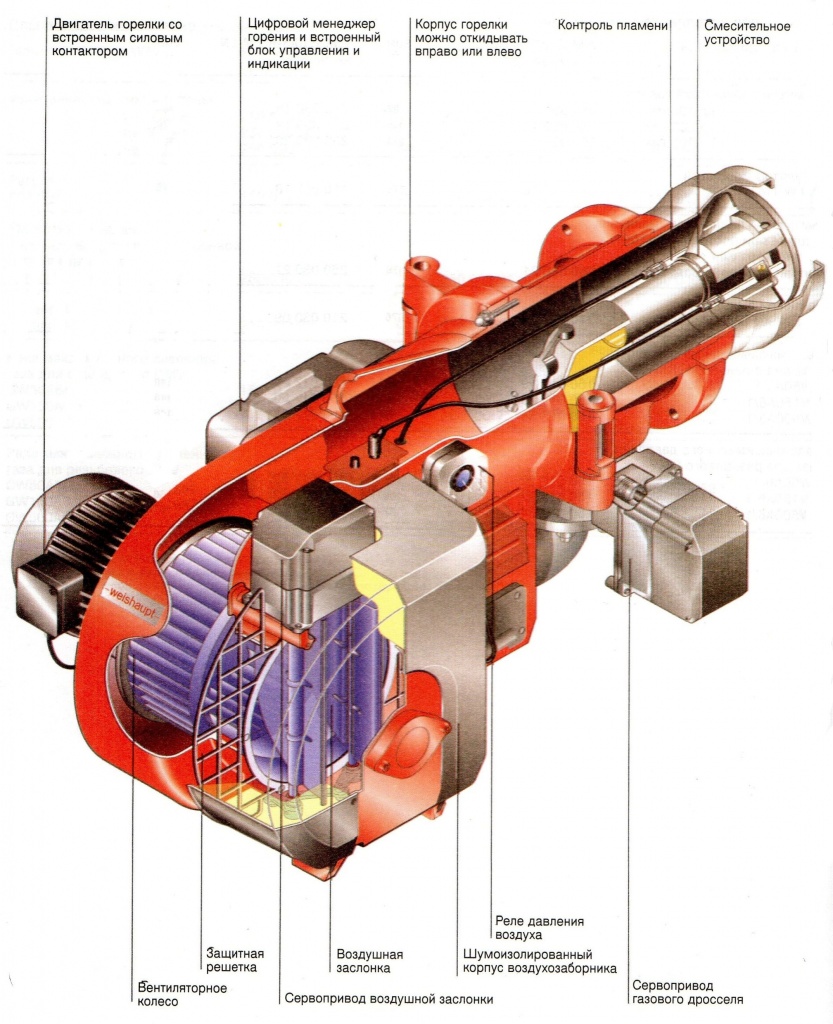

      gaz_gorel_1.jpgОт регулировки мощности газовой горелки зависит экономичность, автономность и функциональность отопительной системы. Большинство моделей оснащены ступенями – режимами, в которых может работать котел, и чем их больше, тем более вариативна эксплуатация.

      Бытовые горелки чаще всего имеют одно- или двухступенчатый механизм. Такая конструкция достаточно проста и надежна. Поддержание температуры в таких аппаратах происходит за счет периодичности включения, за что отвечает автоматика. Поскольку при повторном нагреве тратится дополнительная энергия, происходит перерасход ресурсов. Это может быть накладно для предприятия, но в домашних условиях нивелируется меньшей стоимостью покупки и содержания оборудования.

      В промышленных горелках в основном используется более гибкая регулировка: модулируемая или, в некоторых случаях, плавно-двухступенчатая. Снижение и повышение температуры проходит плавно, что позволяет экономить топливо и продлить срок жизни ключевых узлов.

      Одноступенчатые газовые горелки

      Одноступенчатый механизм устанавливается на атмосферные бытовые горелки малой мощности. Автоматика в таком оборудовании контролирует только сбор данных с датчиков температуры и давления и перекрывает подачу газа в случае затухания запальника, который зажигается вручную.

      Также важно упомянуть, что для поддержания работоспособности такого устройства не требуется постоянного подключения к электросети. За счет перепадов температур производится низкопотенциальное напряжение, которого достаточно для питания немногих зависимых от него деталей. Особенно актуально это для местности с нестабильным электроснабжением.

      С экономической точки зрения такая система имеет наибольший перерасход газа, так как при достижении определенной температуры теплоносителя горелка отключается. Но простота конструкции практически исключает поломки, и сервисное обслуживание требуется редко. С учетом доступности запчастей и низким уровнем потребления топлива одноступенчатые горелки являются наиболее рациональным выбором для домашнего использования.

      Двухступенчатые газовые горелки

      Двухступенчатые горелки называются так благодаря возможности работы в двух режимах - на 100% и 30-40% мощности. При включении нагрев теплоносителя происходит максимально быстро, после чего оборудование не выключается, как при одноступенчатом варианте, а продолжает поддерживать температуру. Такой подход позволяет экономить до 15% топлива.

      Контролируется процесс переключения уже более сложным процессором, потому для такой системы подключение к электричеству требуется постоянно. Тем не менее, конструкция двухступенчатых горелок по-прежнему достаточно простая и надежная, потому их эксплуатация проходит весь установленный производителем срок и без серьезных издержек. Применяются такие горелки в бытовых котлах повышенной мощности. gaz_gorel_2.jpg

      Плавно-двухступенчатые газовые горелки

      Принцип работы плавно-двухступенчатых горелок схож с двухступенчатыми. Разница заключается в постепенном и полностью контролируемом электроникой переходе с одного режима на другой, благодаря чему расход снижается еще на 10-15%. Такие аппараты уже можно применять в промышленности.

      Основное преимущество плавно-двухступенчатых механизмов заключается в универсальности. Данный вид горелок может работать как на природном, так и на сжиженном газе. Переключение с одного вида топлива на другой может происходить как в ручном, так и в автоматическом режиме.

      Модулируемые газовые горелки

      В модулируемых газовых горелках ступени как таковые отсутствуют и мощность нагрева устанавливается с точностью до десятых долей процента. Регулировка происходит в полностью автоматическом режиме на основе множества данных, получаемых с датчиков не только в камере сгорания, но и на самом котле и отопительном контуре.

      Главной особенностью модулируемых горелок является сложная электронная система, которая требует даже отдельного программного обеспечения. Для поддержания температуры анализируются десятки показателей, таких как:

      • Давление газа в разных узлах
      • Состав топлива и горючей смеси (также контролируется подача воздуха)
      • Температура на форсунках, теплообменнике, радиаторах
      • Состояние турбины
      • Расход топлива
      • Стабильность электроснабжения и другие

      Благодаря максимальному контролю со стороны автоматики обеспечивается почти полное сгорание газа (98-100%). Модуляция применима и для атмосферных котлов, и для закрытых. Управление полностью автономное и производится компьютером: достаточно задать нужные настройки и следить за исправностью аппарата. Переход с одного топлива на другое также осуществляется автоматикой при минимальном участии человека.

      Одновременно с этим сложность конструкции подразумевает повышенную вероятность выходя из строя различных датчиков и механических деталей горелки. Стоимость закупки и обслуживания такого оборудования также высока, потому чаще всего они используются в промышленности и реже – в быту. Тем не менее в сложных условиях модулированные горелки являются незаменимыми и всегда окупают затраты.

      Как выбрать газовую горелку

      Прежде чем приобретать нагревательное оборудование, нужно знать многие параметры, в числе которых:

      • Площадь отапливаемого помещения
      • Потребность в мощности котла и горелки
      • Имеющаяся инфраструктура (наличие газовой магистрали и линии электроснабжения)
      • Предполагаемые и желаемые затраты на покупку и содержание оборудования
      • Затраты на топливо

      Далее необходимо определиться с типом газовой горелки – атмосферная или закрытая. От этого фактора зависит не только разрешительная документация, но и остальные части отопительной системы. Конкретный вид и модель горелки должны соответствовать характеристикам котла, поскольку перестроить аппарат под уже купленное оборудование проблематично.

      gaz_gorel_3.jpgВторой момент – вид топлива. Большинство горелок приспособлены к работе на природном газе, некоторые – на сжиженном (например, диффузные). Если планируется использование комбинированных видов сырья, то обязательно нужно узнать, поддерживает ли его желаемый агрегат. Также надо знать, как переподключить горелку к другому источнику. Лучше всего использовать модуляционные горелки, так как переход на другой вид газа там осуществляется автоматически.

      Важным вопросом при выборе горелки является возможность отвода угарного газа и шумоподавление. Там, где высокий уровень звука неприемлем, не подойдут дутьевые горелки и стоит остановиться на диффузных или инжекторных, так как они чаще всего уже оснащены дополнительными кожухами и более тихие в работе.

      В колонках атмосферного типа образуется много гари и дыма. Особенно это касается одно- и двухступенчатых механизмов. В быту ограничения по выбросам редко критичны, но в промышленности это важная составляющая для получения разрешения от контролирующих органов. Наиболее рациональным станет покупка модуляционной горелки закрытого типа, так как уровень загрязнения у них минимальный.

      Если устройство газовой горелки вызывает у Вас больше вопросов, чем ответов, обратитесь за информацией к специалистам «Avitek-i» по тел. +7 (495) 139-60-20. Мы подробно расскажем о видах и особенностях отопительного оборудования и поможем выбрать именно ту модель, которая отвечает Вашим требованиям.

      Вернуться
      Поделиться
      2006 - 2023 © AVITEK-I - Интернет-магазин оборудования и комплектующих для инженерных систем
      Каталог
      Компания
      Покупка
      • Измерительные приборы: манометры, термометры, датчики, термопары
      • Приборы учета тепла и воды
      • Электрооборудование
      • Вентиляция
      • Жидкости (Реагенты) для промывки и очистки
      • Отопление
      • Запчасти для ремонта котельного и теплового оборудования
      • Насосное оборудование
      • Системы автоматизации SIMATIC
      • Теплообменники
      • Дымоходы
      • Запчасти для ремонта холодильной техники
      • Акция
      • О компании
      • Отзывы
      • Новости
      • Вакансии
      • Статьи
      • Производители
      • Карта сайта
      • Оферта
      • Условия оплаты
      • Условия доставки
      • Гарантия на товар
      • Оптовым клиентам
      +7 (495) 139-60-20
      Заказать звонок
      info@avitek-i.ru

      Адрес: 129329, г. Москва ул. Искры, д. 31 к.1
      Информация на сайте несёт исключительно справочный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

      Мы используем файлы cookies, чтобы улучшить сайт для Вас.
      Принять
