Как выбрать привод для воздушной заслонки?

Правильный выбор модели и конструкции привода воздушной заслонки гарантирует, что вентиляционная система будет работать без перебоев, по строго заданным пользовательским параметрам.

Зачем нужен и как работает привод?

Клапан – подвижная пластина, установленная внутри воздуховода. Изменяя угол наклона пластины клапана, можно контролировать скорость и давление воздуха в системах вентиляции, отопления.

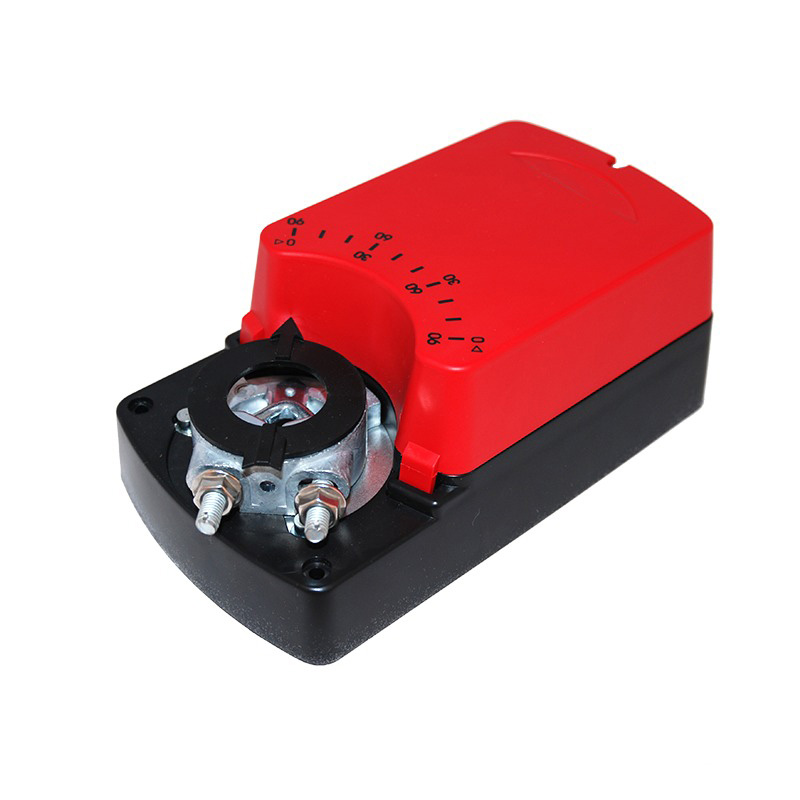

Привод изменяет угол наклона клапана. Режим работы привода может быть механическим, пневматическим (гидравлическим) или электрическим.

На что обратить внимание при подборе привода:

• Важно определить тип соединения клапана и привода - напрямую или через промежуточный рычаг
• При подключении непосредственно к валу, надо учитывать размеры привода, чтобы он подошел к конкретной заслонке
• Как будет работать заслонка – переключаться вручную, пневматически или от электросети
• Какие функции выполняет клапан – аварийное двухпозиционное открытие и закрытие воздуховода, постоянная модулирующая регулировка, изменение количества и давления потока воздуха, другие режимы эксплуатации системы вентиляции

Простые конструкции приводов (балансировочные), регулируемые вручную, работают на сезонное открытие/закрытие воздуховодов.

Более сложная конструкция у пневматических и электроприводов, используемых в современных климатических системах.

Основные отличия электрических приводов

Характеристики, на которые важно обратить внимание при подборе привода:

• Как заслонка будет возвращаться в исходное положение – при помощи пружины и без нее
• Режим работы:

• две позиции
• три позиции
• постепенное от 0 до 10 В

• Крутящий момент – в диапазоне 2 – 40 Нм
• Напряжение электросети – 24 или 230 В
• Наличие дополнительных переключателей положения привода

Рассмотрим подробней каждую из характеристик привода, зачем она нужна и какие функции выполняет.

Возвратная пружина

Наличие пружины возврата гарантирует перекрытие потока воздуха при аварийной ситуации. Пружинный механизм закрывает заслонку. Приводы с пружиной возврата надо устанавливать для предотвращения задымления помещений, заморозки трубопровода. Если подача электропитания на привод прекращается, то пружина закрывает вентиляционный канал.

Приводы без пружины возврата рекомендованы для установки в воздуховодах внутри зданий, где нет необходимости в аварийном перекрытии систем вентиляции.

Приводы с пружиной обычно больше и тяжелее, но время реагирования на отсутствие сигнала у таких приборов меньше, они быстрее изменяют позицию заслонки.

Классификация приводов по типу управления

Двухпозиционные – простые по конструкции механизмы, при включении электропитания открывают или закрывают заслонку. Когда прибор отключается от электросети, заслонка при помощи пружины приводится в изначальное (открытое или закрытое) положение.

Трехпозиционные (импульсные) – при подаче электрического сигнала на разные каналы привода, могут поочередно открывать, закрывать заслонку или оставлять ее в том же положении. Когда электрический сигнал (импульс) поступает на разные контакты привода, то заслонка переводится в то или иное положение.

Аналоговые – угол перемещения лопасти заслонки зависит от подаваемого электрического импульса. Например, надо передвинуть заслонку на 45 градусов, значит подается сигнал 5В, если необходимо полное открытие, то подается 10В.

Крутящий момент

Сила, прилагаемая, чтобы закрыть заслонку при определенном давлении воздуха, называется крутящим моментом, единица измерения (Нм).

На крутящий момент конкретного клапана влияет несколько характеристик:

• Размер заслонки - чем она больше, тем больше усилий нужно приложить для ее передвижения, значит если площадь заслонки большая, то и крутящий момент нужен больше
• Для клапанов со створками заслонки, открывающимися в разные стороны, нужен меньший крутящий момент. Для клапанов, в которых створки открываются и закрываются параллельно, нужен больший крутящий момент
• Для хорошо герметизированных клапанов (есть уплотнители, жалюзи), то крутящий момент нужен больше
• При расчете крутящего момента для конкретной системы, важно учитывать рабочее давление, среднюю скорость воздуха

Специалисты рекомендуют всегда подбирать приводы с крутящим моментом больше, чем нужен для той или иной модели заслонки.

Другие характеристики приводов

При монтаже привода важно учитывать следующее:

• Напряжение привода должно быть равно напряжению, которое подается на управляющий контроллер автоматики (24 или 230 В)
• Дополнительные переключатели позволяют регулировать угол наклона заслонки (0 - 90 градусов) с шагом в 5 градусов или для фиксации заслонки в необходимом промежуточном положении. Удобный функционал, позволяющий настраивать систему на оптимальную производительность в зависимости от режима эксплуатации, изменения погодных условий
• Скорость реагирования, быстродействие – время, за которое привод изменяет положение заслонки на 1 мм
• Предельно допустимая температура эксплуатации – если температура в воздуховоде выше предельно допустимой, указанной компанией-производителем привода, то нужно предусмотреть систему охлаждения
• Ход штока – этот показатель может быть больше или таким же, что и ход рабочего клапана, но не меньше

При подключении привода, важно строго соблюдать указанную производителем схему подключения электропитания. Надежней доверить эту ответственную работу опытному специалисту.
