Классификация кожухотрубных теплообменников

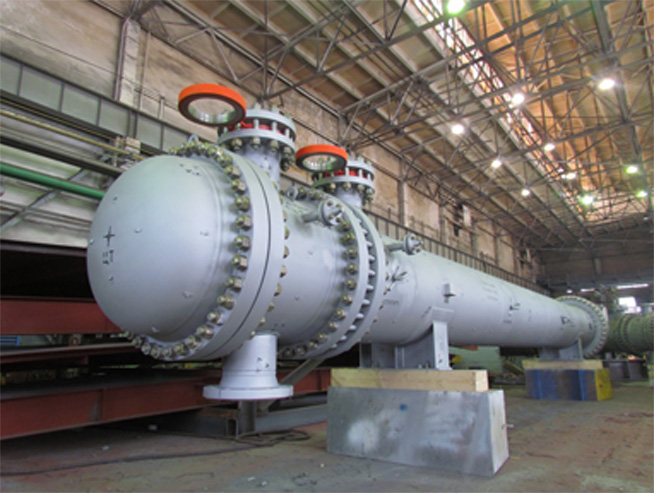

Принципиальная схема работы кожухотрубных теплообменников любой конструкции аналогична. Теплоносители подаются и циркулируют в теплообменнике не смешиваясь. Один поток проходит по системе труб, другой циркулирует внутри корпуса, соприкасаясь с поверхностью нагретых или охлажденных труб. Тепло передается через поверхность труб от более нагретой среды к менее нагретой.

Важный нюанс, который должна учитывать конструкция определенного типа кожухотрубного теплообменника – температурная деформация нагрева, охлаждения, вызывающая расширение или сжатие отдельных конструкций (труб, решеток, корпуса), приводящее к высокому механическому напряжению, повреждению соединений, деталей.

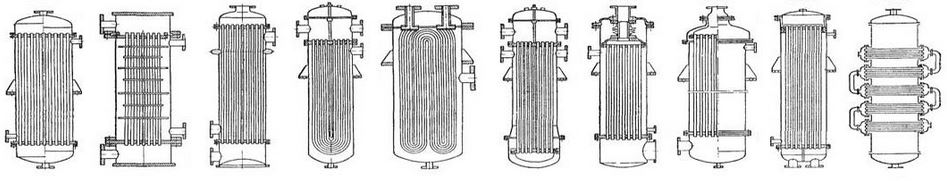

Классификация типов кожухотрубных теплообменников

• "Н" – жестко, стационарно закрепленные трубы и решетки
• "П" – «плавающая» головка

• "К" – наличие компенсатора
• "ПК" – «плавающая» головка и компенсатор
• "У" – U-образные трубы

Разные типы конструкций рассчитаны на различный температурный эксплуатационный режим, тип и параметры теплоносителей, монтажные особенности, технологии сервисного техобслуживания.

Кожухотрубный теплообменник "Н"

Две трубные решетки жестко, стационарно закреплены в корпусе.

Отверстия прямых труб, по которым движется теплоноситель, выходят в подающую и отводящую камеры, подключаемые к наружному трубопроводу или оборудованию. Подача и отвод производится через штуцеры, установленные на кожухе и на двух распределительных камерах.

Преимущество этого типа теплообменников

• Высокий КПД
• Энергоэффективность

• Несложная конструкция обеспечивает надежную эксплуатацию
• Низкая цена
• Универсальность
• Простое и недорогое техобслуживание
• Легкая очистка от осадка, отложений изнутри

Данный тип кожухотрубных теплообменников применяется в системах с разницей температур не более 50 °C, так как не предусмотрена установка температурного компенсатора.

Рекомендованы для установки в системах ГВС, охладителях, испарителях жидкостей и масел, конденсаторах. Могут применяться в системах с высоким уровнем загрязненности теплоносителей.

Кожухотрубные теплообменники "П"

В конструкции одна трубная решетка не закреплена и может передвигаться вдоль кожуха, демпфируя температурные деформации сжатия и удлинения труб.  Герметичность трубной решетки обеспечивает крышка, которая создает на конце трубы мобильную распределительную камеру или "плавающую головку".

Выпускной штуцер в такой системе не предусмотрен. Данный тип теплообменников рассчитан на системы, в которых разница температур теплоносителей превышает 100 °C.

Кожухотрубные теплообменники типа 'К"

Конструкция корпуса учитывает температурные деформации кожуха теплообменника за счет установки компенсаторов различной модификации – линзовых, сильфонных, П-образных.

Компенсатор – выступ определенной формы, установленный на кожухе теплообменника. При изменении температуры кожуха компенсатор как пружина сжимается или расширяется, предотвращая деформацию конструкции.

Установка компенсатора существенно увеличивает эксплуатационный температурный диапазон теплообменника.

Кожухотрубные теплообменники типа "ПК"

Компенсаторы установлены на кожух и на плавающую головку, что обеспечивает ряд выгодных эксплуатационных преимуществ:

• Демпфирование температурных деформаций трубного пучка
• Меньший диаметр компенсаторов, толщины стенок

• Возможность индивидуального варьирования последовательности установки в зависимости от технологических, эксплуатационных параметров
• Возможность осевого подвода труб подачи и отвода теплоносителя

Универсальная конструкция может быть адаптирована к конкретным параметрам эксплуатации промышленных, производственных, бытовых систем, обеспечивает работу в широком температурном диапазоне.

Кожухотрубные теплообменники типа "У"

U-образная форма труб демпфирует температурное расширение. В конструкции теплообменника одна трубная решетка и одна распределительная камера, разделенная на вводный и выпускной отсек.

Преимущества конструкции

• Большая площадь теплообмена обеспечивает высокий КПД, энергоэффективность
• Минимальный коэффициент температурных деформаций
• Разумная стоимость

Недостаток конструкции – сложность очистки внутренней поверхности труб, при поломке требуется полная замена трубного пучка.

Важно

Любой тип кожухотрубного теплообменника, если материал труб и площадь теплового обмена равнозначные, имеют одинаковые параметры теплообмена. При выборе типа оборудования важно ориентироваться на разницу температур теплоносителей, их агрегатное состояние и характеристики, принцип подключения, рабочее давление в системе.
