Обзор автоматики для счетчиков тепла и воды

Автоматические системы для приборов учета тепла и воды – это комплекс технических устройств для получения, обработки и передачи данных о количестве и качестве потребляемых ресурсов. Он устанавливается в жилых и коммерческих объектах, таких как многоквартирные дома, котельные, склады, производственные и офисные помещения и другие.

Автоматика позволяет в реальном времени получать точные цифры со счетчиков тепла и воды, контролируя тем самым работоспособность коммунальных систем отопления и водоотведения. Благодаря такому сбору показателей поставщик может оперативно вносить коррективы в работу своих инженерных сетей, оптимизировать нагрузку на них и корректировать тарифную сетку.

Принцип работы систем автоматизации

Автоматизация сбора и анализа данных поделена на 4 условных этапа:

• На каждый участок сети отопления и водопровода устанавливаются счетчики, собирающие и накапливающие информацию по количеству потребленного тепла и воды. Эти показатели зависят от многих условий: температуры на улице, количестве радиаторов, длине контура, теплоотдаче оборудования, качества теплоносителя и других.
• Данные расшифровываются, конвертируются в конкретные расчеты и передаются через коммутатор в локальную базу с определенной периодичностью. Информация обобщается по территориальному признаку: дом, район или промышленный объект.
• Общие данные передаются на сервер поставщика услуг. Их можно считать в любой момент времени, достаточно иметь доступ.
• Программное обеспечение обрабатывает информацию и предоставляет конкретные показатели поставщику и контролирующим органам. На их основе в автоматическом режиме, производится подсчет потребления и расхода ресурсов и формируются счета на оплату.

Такая система позволяет более точно и быстро узнавать о потребностях в тепле и воде со стороны жителей и организаций. С ее помощью можно оптимизировать затраты на отопление, сократить число проверяющих и, тем самым, установить справедливые цены на энергоносители. Также автоматика предоставляет информацию о неисправностях счетчиков, что значительно снижает число случаев хищения энергоносителей и мошеннических действий.

Самим жителям такая система дает достоверные данные о количестве и качестве предоставляемых им услуг, а также позволяет контролировать свои расходы и экономить. Если раньше оплата за отопление зависела от площади помещения, то теперь важно только переданное на радиаторы тепло. То же самое касается и водопровода: вместо норматива на количество человек, проживающих или работающих на конкретной территории, ведется учет непосредственно потребленной воды.

Состав автоматической системы сбора данных

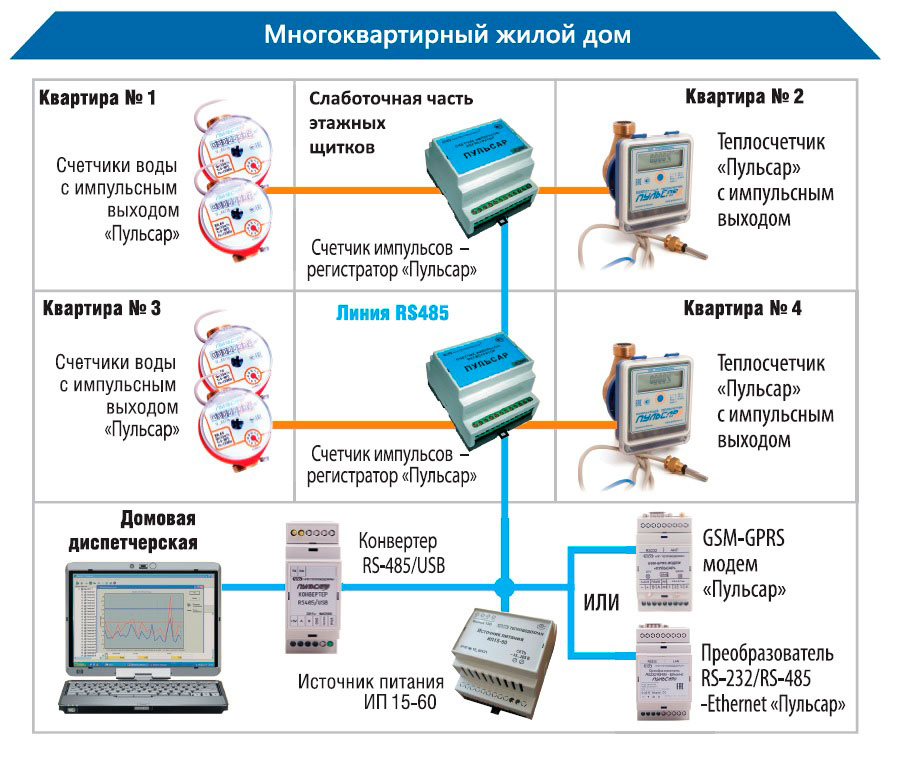

Автоматическая система подразумевает наличие разветвленной сети устройств, которые получают, накапливают, анализируют и передают информацию о потребляемы ресурсах. В стандартный набор, позволяющий получить полную картину по каждому объекту, входят:

• Счетчики расхода воды. Бывают разных видов: электродный, ультразвуковой, проточный и другие. Замеряют, сколько воды прошло через определенное место.

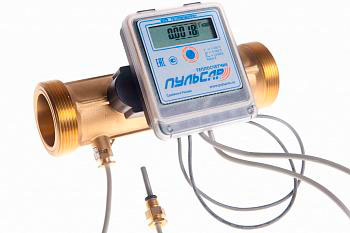

• Счетчики тепла. Работают по принципу счетчиков воды, но одновременно с этим высчитывают разницу температур на входе и выходе, определяя потребленное тепло.
• Термодатчики. Измеряют температуру воды на входной и выходной трубе.

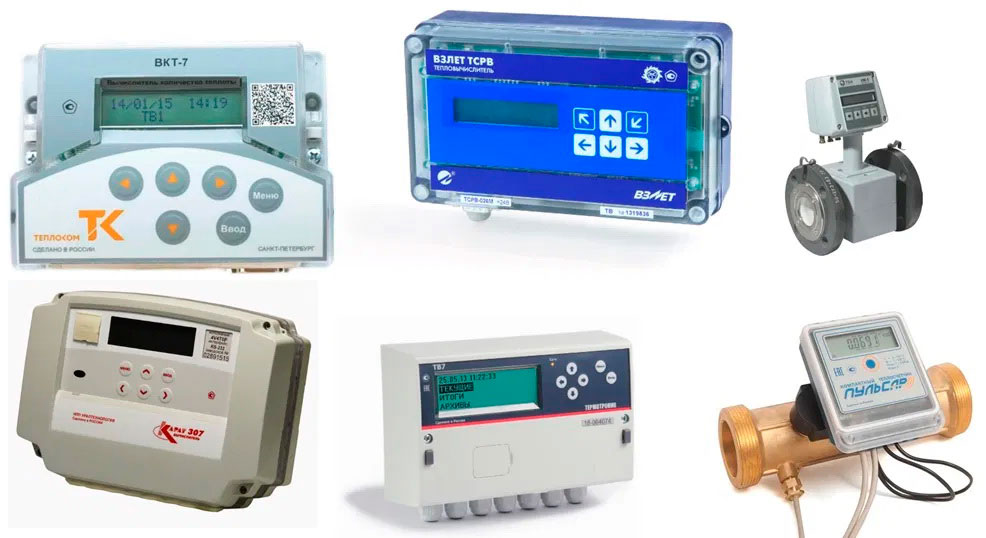

• Контроллер. Собирает данные со счетчиков, обрабатывает и хранит их до передачи. Может иметь встроенный преобразователь.
• Передатчик. Передает данные счетчиков по радио каналу на общедомовые контроллеры.
• Модем. Интернет-передатчик данных на сервер поставщика услуг. Может быть как проводным, так и беспроводным (Wi-Fi).
• Антенна. В случае отсутствия интернет соединения может передавать данные на сотовых частотах (GSM).
• Преобразователь (конвертер). Меняет протоколы данных, чтобы контроллеры, установленные на одном уровне, могли сообщаться с серверами на другом.
• Комплектующие. Соединительные провода, источники питания (там, где они предусмотрены), дополнительные устройства: генераторы импульса, дозаторы и т.д.

Существует множество деталей системы. Все они должны соответствовать характеристикам не только друг друга, но и общедомовым и общесетевым. Данные передаются по определенным протоколам, и если они не совпадают, то серверы поставщика попросту не смогут их обработать. Потому, перед монтажом автоматики и датчиков, обязательно следует уточнить требования к оборудованию.

Отдельного упоминания достоин контроллер. Это микрокомпьютер, в котором данные со всех счетчиков обрабатываются, преобразовываются и хранятся до передачи на сервер поставщика или до считывания их проверяющим сотрудником. В данном коммутаторе содержится вся статистика не только по потреблению ресурсов, но и по состоянию коммуникаций и других элементов автоматической системы.

Виды автоматической системы учета тепла и воды

Разделить системы автоматического учета в сфере ЖКХ можно на два типа - поквартирную и общедомовую:

• Поквартирный учет означает самостоятельную установку датчиков и контроллеров на контур отопления и водопровода. При этом каждый сам выбирает вид системы и количество приборов. Так, можно поставить отдельный датчик на каждый радиатор и на каждый кран, что дает возможность эффективно управлять затратами на ресурсы. Если какая-либо точка выхода потребляет больше воды (например, душ), то его можно использовать реже, равно как и уменьшать обогрев комнаты, в которой это не нужно. Такой подход позволит экономить значительные средства, особенно в зимний период.
• Общедомовой учет ведется при помощи единой системы для всех жильцов конкретного здания, при этом затраты делятся на всех в равной мере. Это может быть выгодно при значительном потреблении тепла и воды. Как правило, при таком подходе управляющая компания устанавливает более дешевые тарифы. Решение о переходе на такую систему принимается общим собранием жильцов.

Стоит отметить, что многие фирмы, работающие в сфере ЖКХ, и, в частности, занимающиеся продажей счетчиков тепла и воды, разрабатывают собственные комплексы автоматизации. При этом зачастую в предложение входит не только оборудование, но и проектирование, монтаж, а также получение разрешений в УК. Стоимость такого пакета разнится от нескольких десятков до нескольких сотен тысяч рублей.

Преимущества варианта «под ключ» заключаются в экономии времени и сил, особенно если в дальнейшем с данной организацией возможно заключить договор на сервисное обслуживание. Обычно у таких компаний есть сертификат на проведение регулярных поверок счетчиков.

Что необходимо знать для установки автоматики

Несмотря на то, что эксплуатация автоматической системы учета энергоресурсов кажется простым делом, не стоит забывать, что регулируется данное направление напрямую законодательством. В связи с этим, у многих появляются вопросы. Чтобы не попасть в неприятную ситуацию, лучше сразу прояснить некоторые моменты:

• Все жилищные и промышленные хозяйства, находящиеся в ведомстве государственных организаций, работающих с системами автоматической обработки данных, обязаны устанавливать счетчики учета тепла, воды и газа (там, где он проведен).
• Все расходы на приобретение оборудования несет владелец жилплощади, за исключением случаев, предусмотренных законодательством (льготников).
• Все счетчики должны пройти поверку в управляющей компании или сертифицированных организациях. Многие приборы проходят ее на стадии изготовления, потому этот момент следует уточнять у продавца. Периодичность поверки обычно указывается в технической документации.
• Владельцы счетчиков обязаны предоставлять доступ к системе сотрудникам УК для сверки показателей.
• Перед установкой системы учета необходимо согласовать ее с УК. Это нужно для синхронизации протоколов связи и передачи данных. Как правило УК сама определяет требования для каждого вида приборов.
• Всю ответственность за достоверность передаваемых данных, а также техническое состояние оборудования несет сам владелец.

Заключение

Во избежание проблем и конфликтных ситуаций, перед покупкой и установкой автоматики для учета энергоресурсов обратитесь в свою управляющую компанию для получения подробной информации.

Чтобы получить консультацию по поводу приобретения тепловых и водных счетчиков, а также узнать нюансы инсталляции автоматических систем учета, обратитесь к специалистам «Avitek-i» по тел. +7 (495) 139-60-20.
