Основные поломки теплосчетчика

Счетчики тепла в сфере ЖКХ были введены относительно недавно и их задачей является точный подсчет потребленного энергоресурса каждым объектом. Благодаря этому приспособлению удалось отойти от практики оплаты отопления по нормативам. Это далеко не всегда было справедливым методом: если потребитель по факту этими услугами не пользовался, платить он должен был в любом случае. Теплосчетчики решили данную проблему и теперь каждый в праве сам решать, сколько тепла ему нужно.

Однако все эти высказывания актуальны только в том случае, если преобразователь исправен. Как и любое техническое устройство, он может сломаться или работать с перебоями, и тогда показатели будут отличаться от реальных, что приведет к переплатам за отопление. Чтобы вовремя заметить проблему и решить ее, необходимо знать, с какими неисправностями можно столкнуться при использовании теплосчетчиков и как их решить.

Основные неисправности теплосчетчиков

Счетчик работает при закрытых задвижках

Если запорная арматура на участке трубопровода закрыта, то показатели теплосчетчика не должны изменяться. Если расход продолжается, первое, что стоит проверить, это запорная арматура. Если задвижка не полностью перекрывает просвет трубы, то теплоноситель продолжит циркулировать. Для определения этой поломки достаточно прислушаться: под давлением вода, проходя через узкую щель, будет шуметь. В противном случае узел необходимо снимать и проверять.

Второй причиной может быть прохождение через счетчик тока, что может случиться в случае неправильного монтажа электрической сети. Как правило, проблема кроется в плохой изоляции болтов фланца и достаточно поменять прокладки или установить шунтирующую шину в виде тонкой проволоки.

Несоответствие показателей на входном и выходном датчиках

Если датчики установлены на впускной и выпускной трубе, их данные должны соответствовать друг другу. Допускается небольшой люфт, но не более 2%. Если показатели расходятся на большую величину, это может говорить о поломке в контуре. Проблема может быть в двух местах – трубах и первичном датчике.

Сначала необходимо убедиться, что трубопровод соответствует всем нормам и его изгибы не влияют на работу аппаратуры. Далее нужно проверить просвет на предмет засора – именно он чаще всего является виновником разности цифр, а также течей. Если все сделано правильно и никаких посторонних предметов внутри нет, то стоит демонтировать впускной датчик и отнести его в сервис для диагностики. Иногда проще и дешевле его сразу заменить на новый.

Отсутствие связи между преобразователем и вычислителем

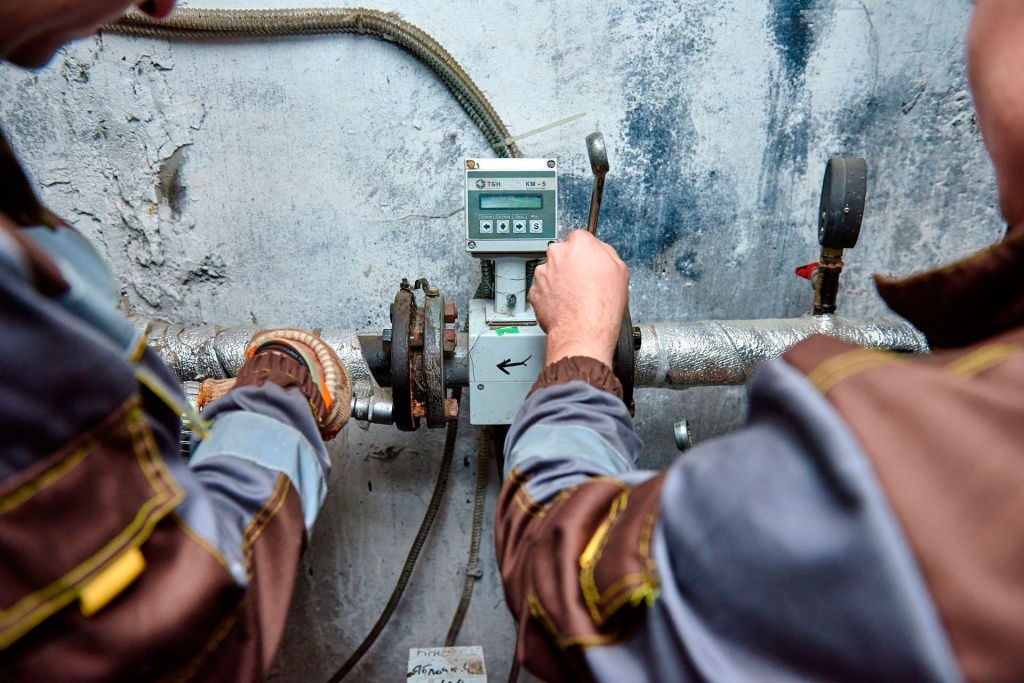

Когда данные с датчиков не подаются сразу после установки, причиной скорее всего является неправильный монтаж первичного преобразователя. На нем всегда указано стрелкой направление потока теплоносителя, в соответствии с которым он должен быть установлен. Нарушение этой инструкции приводит к указанным проблемам.

Если проблема проявилась позже, то замыкание могло вызвать застревание электропроводящего мусора между электродами подключенного преобразователя. Достаточно проверить трубы и очистить их от засора. Также возможно нарушение соединения между преобразователем и вычислителем из-за обрыва провода.

Неисправность датчиков температуры

Выявить неисправность термодатчиков достаточно просто: данные на вычислителе не учитываются, а если в нем имеется соответствующий функционал, то он сам покажет ошибку. Это происходит из-за короткого замыкания, разрыва соединения или полного выхода датчика из строя.

Прежде всего нужно прозвонить провода и проверить сопротивление. Нормальным будет показатель в диапазоне 500-750 Ом. Если Вы получили другие цифры, это говорит о перегоревшем участке цепи, который необходимо заменить. В обратном случае можно утверждать поломку датчика. Они редко пригодны к ремонту, потому практичнее будет установить новые.

Несоответствие данных счетчика ожидаемым показателям

Когда цифры на счетчике явно меньше потребляемого тепла, это первый признак низкого уровня теплоносителя в системе. Давление внутри контура проверяется либо с помощью контроллера (вычислителя), либо отдельным манометром. За недостаток воды в радиаторах отвечает управляющая компания.

Второй причиной может быть засор. Трубы необходимо очистить от инородных тел и возможной накипи. Третий вариант – отсутствие масла в гильзе датчиков давления. В таком случае поможет только их замена.

Причины погрешностей в показателях теплосчетчика

От показателей счетчика тепла зависит размер оплаты за предоставленные услуги, потому неточности в измерениях могут преподнести неожиданные сюрпризы. Переплаты за отопительный период бывают достаточно большие – десятки тысяч рублей. Чтобы избежать такого развития событий, прежде всего нужно понимать, почему погрешность вообще возможна.

• Неправильная схема подключения. Если комплект термопреобразователей, подразумевающих трехпроводную схему, подключить по двухпроводной, несоответствие температуры может быть большим, а погрешность 30-40%.
• Некачественные прокладки. Для монтажа счетчиков лучше использовать паронитовые прокладки, а не резиновые, так как последние склонны к деформации и, как следствие, нарушению угла расположения датчиков. При этом во время диагностики приборы работают исправно, но после обратного монтажа расхождения данных повторяются.
• Отсутствие расширителей трубопровода. Если в системе установлены термопреобразователи, рабочая область которых превышает диаметр труб, точное измерение температуры невозможно.
• Неправильная прокладка кабелей. В некоторых случаях конденсат, оседающий на проводах соединения, попадает внутрь корпуса датчика. Это не только искажает показатели прибора, но и уменьшает срок его службы.
• Просроченная поверка. Со временем оборудование выходит из строя, потому так важна регулярность поверки. Многие забывают проверять исправность счетчиков, не замечая нарушения в их работе, в результате чего им приходится переплачивать за отопление.
• Вытекшее масло из датчиков. Если в гильзе термодатчиков отсутствует масло, они не могут точно изменять температуру. Такая проблема решается только полной заменой.
• Отсутствие полной теплоизоляции. Когда часть трубопровода проходит по улице или в незащищенных от холода местах, разница температур у поставщика и потребителя может значительно отличаться. Если затраты на отопление не соответствуют реально полученному теплу, стоит проверить надежность изоляции контура.
• Неправильное место установки датчиков. Нередко термодатчики устанавливаются рядом или прямо в грязевые фильтры, что сужает их рабочую зону и не весь поток проходит через них.

Заключение

При установке системы учета тепла важно обращать внимание на каждую мелочь. Неточность измерения неизбежно ударит по карману и принесет множество неприятностей. Качество материалов, сборки оборудования и монтажа является залогом надежной работы системы и хорошей экономии средств.

Если теплосчетчики вышли из строя, и вы не знаете, что делать, обратитесь за помощью к специалистам «Avitek-i» по тел. +7 (495) 139-60-20. Мы в подробностях расскажем о вероятных поломках оборудования и дадим ценные советы по их исправлению.
