      Почему сломался расходомер. Основные виды поломок. Как установить расходомер на трубопроводе.

      Авитек-И
      21 марта 2023
      • Основные поломки электромагнитных расходомеров
      • Основные поломки ультразвуковых расходомеров

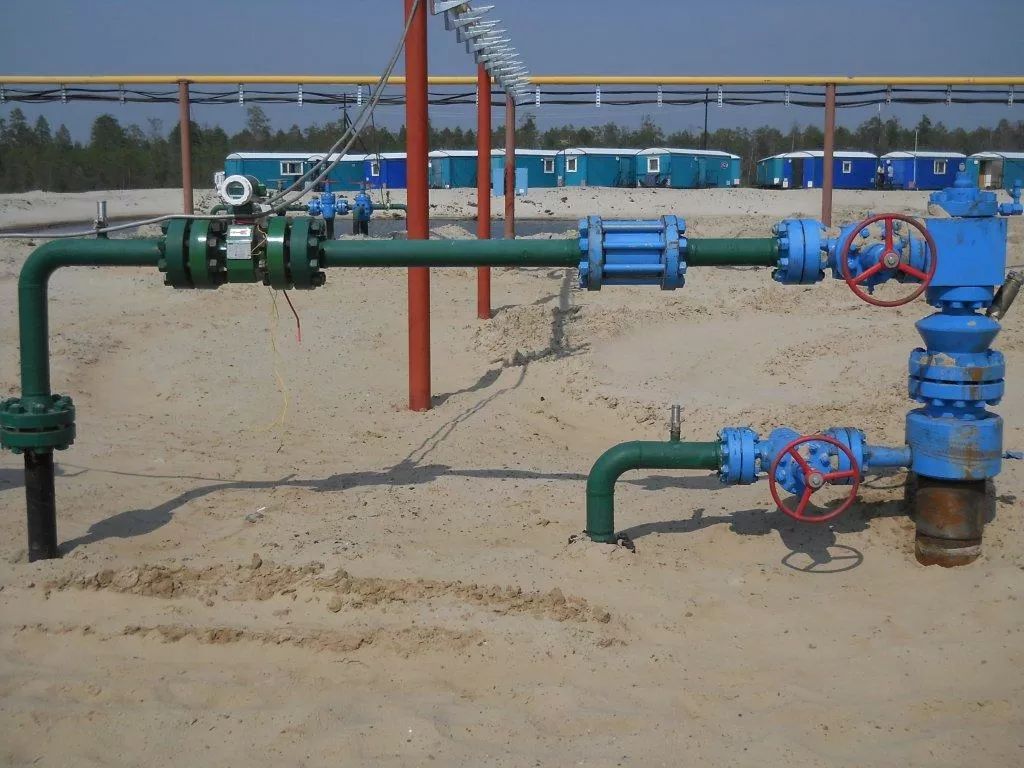

      Причины поломки расходомера
      Расходомеры различных типов – сложные измерительные устройства. В процессе эксплуатации возможны поломки оборудования из-за механических, термических, вибрационных повреждений или естественного износа.

      Плановый техосмотр, отладка и своевременное сервисное обслуживание поможет избежать дорогостоящего ремонта, необходимости полной замены дорогостоящего оборудования.

      На первом этапе, если есть подозрения в некорректной работе, надо выполнить диагностику, чтобы определить неисправность, выбрать способ ее устранения.

      Важно. Так как расходомеры относятся к измерительным приборам, вносимым в метрологический реестр, то после ремонта необходима отладка и калибровка с документальным подтверждением заявленных параметров оборудования.

      Основные поломки электромагнитных расходомеров

      В таблице указаны основные поломки, которые влияют на корректность показаний, электромагнитных расходомеров различных модификаций.

      Признак неисправности

      Причина поломки

      Способ устранения

      Электропитание подключено, светодиоды не загораются

      Плохо подсоединены контакты электропитания к расходомеру

      Проверить прочность соединения, наличие электропитания на контактах

      Светодиод загорается, но прибор не фиксирует данные расхода

      • вода не расходуется
      • отсутствует выходной сигнал
      • линия связи повреждена или неверно подключена
      • проверить расход, напор воды в системе
      • выполнить тестирование выходного сигнала
      • убедиться в целостности, корректности подключения

      Показания расхода нестабильны, с большими погрешностями

      • нет соединения (неплотное прилегание) корпуса расходомера с трубопроводом
      • возможно наличие пузырей газа
      • участок трубопровода, на котором установлен расходомер, не заполнен водой
      • провести ревизию монтажа, правильно закрепить прибор
      • устранить загазованность трубопровода
      • проверить открытие/закрытие вентилей, заглушек, заполнить участок трубопровода водой

      Показания прибора явно некорректны, ошибочны

      • трубопровод не полностью заполнен жидкостью
      • внутренние загрязнения трубопровода взвесью, осадком
      • наполнить инженерную систему водой, теплоносителем
      • провести очистку внутренней поверхности труб

      Архивация показаний нарушена

      Прибор показывает расход на пустой трубе и без напора воды

      • сбой автоматики, программного обеспечения
      • требуется новая прошивка ПО

      Невозможно настроить прибор с консоли дисплея

      • программный сбой
      • отключите, а затем снова включите расходомер (перезагрузка)

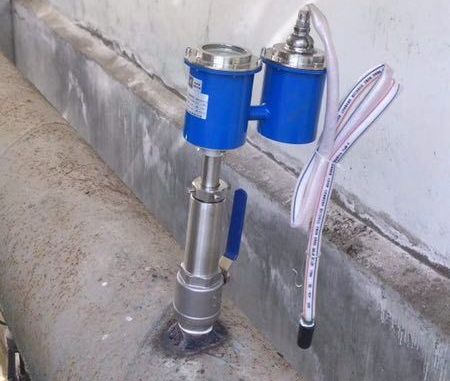

      Погружной электромагнитный расходомер причины поломок
      Поломки электромагнитных расходомеров, требующие выполнения монтажных, сервисных работ:

      •  Наличие осадков, взвесей при плохой очистке воды вызывает занижение показателей расхода – необходим демонтаж, аккуратная промывка измерительного прибора
      •  Монтажные прокладки, несоответствующие размеру перекрывают канал прибора, вызывая существенные погрешности – используйте оригинальные монтажные, соединительные комплектующие от производителя, согласно типоразмерам
      •  Утечки в инженерной сети при неправильном монтаже вызывают завоздушивание, искажение показаний – монтаж электромагнитных расходомерных каналов значительно упрощает установку, сервисное и техническое обслуживание измерительного оборудования
      •  Выход из строя электроники требует перепрошивки ПО, замены электронных плат. При аппаратном сбое бывает достаточно перезагрузить оборудование и повторно выставить нужный диапазон измерений
      При монтаже электромагнитных расходомеров важно исключить влияние сторонних электромагнитных помех:
      • Ииспользовать для подключения экранированный электрокабель
      •  Сигнальная проводка прибора и провода подключения запрещено располагать в одной оплетке
      •  Обязателен монтаж проводов заземления
      •  Каждый расходомер подключается через отдельный блок питания

      Важно. Хаотичность измерений часто бывает вызвана неисправностью блока питания, неплотным закреплением вилки в розетке.

      Основные поломки ультразвуковых расходомеров

      В таблице кратко представлены распространенные неисправности ультразвуковых расходомеров, способы ремонта, профилактики.

      Признак неисправности

      Причина поломки

      Способ устранения

      Нет индикации на дисплее

      • нет подключения к электросети
      • перегорел ИБП
      • проверить проводку электропитания
      • проверить блок электропитания, наличие напряжения, при поломке заменить ЭБП

      Индикатор показывает ошибку «е»

      • линия электрического соединения повреждена или неверно подключена
      • наличие газа, пузырей воздуха в системе
      • проверить плотность подключения разъемов, клемм подключения
      • противодавление на выходе из расходомера должно быть больше 0,1 МПа

      Показания расхода нестабильны, с большими погрешностями

      • нет соединения (неплотное прилегание) корпуса расходомера с трубопроводом
      • возможно наличие пузырей газа
      • участок трубопровода, на котором установлен расходомер, не заполнен водой
      • провести ревизию монтажа, правильно закрепить прибор
      • устранить загазованность трубопровода
      • проверить открытие/закрытие вентилей, заглушек, заполнить участок трубопровода водой

      Поток среды стабилен, а показатели расхода меняются в больших диапазонах

      • поврежден кабель
      • замыкание кабеля центральной жилы и экрана
      • сильные электромагнитные помехи
      • завоздушивание труб
      • проверить разъемы, целостность кабелей
      • провести тестирование (прозвон) на замыкание
      • отключить оборудование, создающие электромагнитные помехи
      • выполнить повторный монтаж расходомера

      Расход показывает знак «минус»

      • кабель неправильно подключен, перепутаны места подсоединения разъемов
      • подключить провода правильно

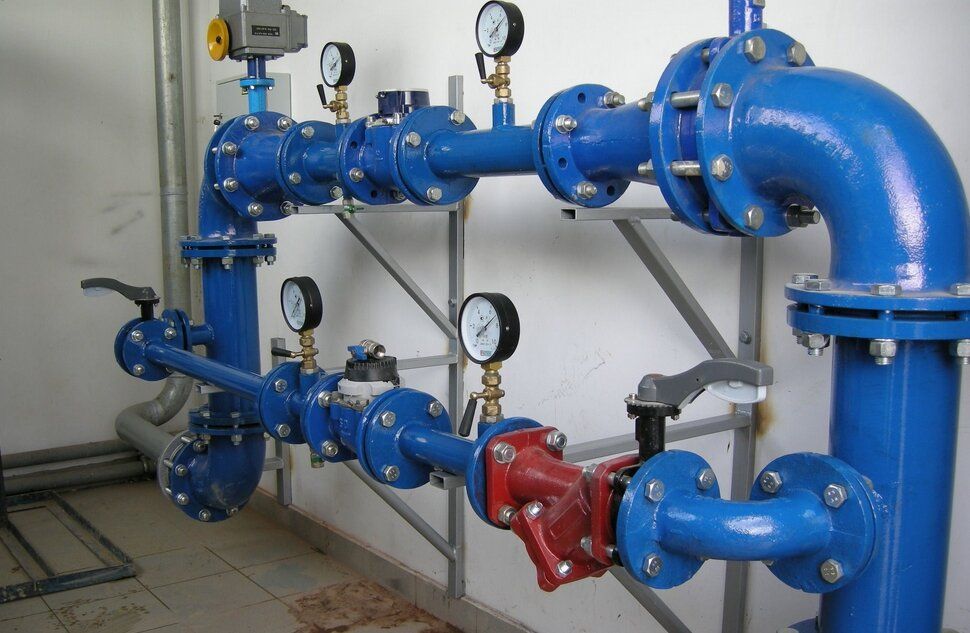

      Ультразвуковой расходомер причины поломок
      Ошибки показаний ультразвуковых расходомеров могут быть вызваны и другими причинами:

      •  Черный экран, показания на дисплее отсутствуют – неисправности электропитания, требуется замена перегоревшего предохранителя;
      •  Нет показаний, только светится дисплей – перезагрузите, включите и отключите прибор;
      •  Со временем сила сигнала снижается – смещен угол наклона зондирования или на зонде есть загрязнения. Выполните корректировку установки угла наклона, очистку зонда;
      •  Слабый сигнал – внутренние загрязнения труб, солевые отложения влияют на точность показаний. Требуется очистка прилегающих поверхностей и повторный монтаж расходомера к трубе.

      Монтаж электромагнитных, ультразвуковых расходомеров должен осуществляться компетентными специалистами, с занесением всех данных по установке в соответствующий журнал учета и поверки измерительных приборов. После выхода из строя автоматики, электронных реле необходима поверка оборудования в соответствующей мастерской, аккредитованной для работы с метрическим измерительным оборудованием.

      Вернуться
      Поделиться
      2006 - 2025 © AVITEK-I - Интернет-магазин оборудования и комплектующих для инженерных систем
      Каталог
      Компания
      Покупка
      • Измерительные приборы: манометры, термометры, датчики, термопары
      • Приборы учета тепла и воды
      • Электрооборудование
      • Вентиляция
      • Жидкости (Реагенты) для промывки и очистки
      • Отопление
      • Запчасти для ремонта котельного и теплового оборудования
      • Насосное оборудование
      • Системы автоматизации SIMATIC
      • Теплообменники
      • Дымоходы
      • Запчасти для ремонта холодильной техники
      • Акция
      • О компании
      • Отзывы
      • Новости
      • Вакансии
      • Статьи
      • Производители
      • Карта сайта
      • Оферта
      • Условия оплаты
      • Условия доставки
      • Гарантия на товар
      • Оптовым клиентам
      +7 (495) 139-60-20
      Заказать звонок
      info@avitek-i.ru

      Адрес: 129329, г. Москва ул. Искры, д. 31 к.1
      Информация на сайте несёт исключительно справочный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

      Мы используем файлы cookies, чтобы улучшить сайт для Вас.
      Принять
