      -Регуляторы давления газа – какие бывают, особенности выбора

      Регуляторы давления газа – какие бывают, особенности выбора

      Авитек-И
      7 декабря 2022
      • Принцип работы газового редуктора
      • Классификация газовых редукторов
      • Надежные бренды производители газовой арматуры
      • Особенности регуляторов давления

      Газовый регулятор (редуктор) РДГ – предназначен для понижения или автоматического поддержания постоянного уровня давления. Регулятор устанавливается на баллоны, емкости с газовой смесью или на трубах газопровода.

      Для разных типов газового оборудования, состава топливной смеси предусмотрены различные конструкции, модели редукторов:

      • Для бытовых газовых баллонов

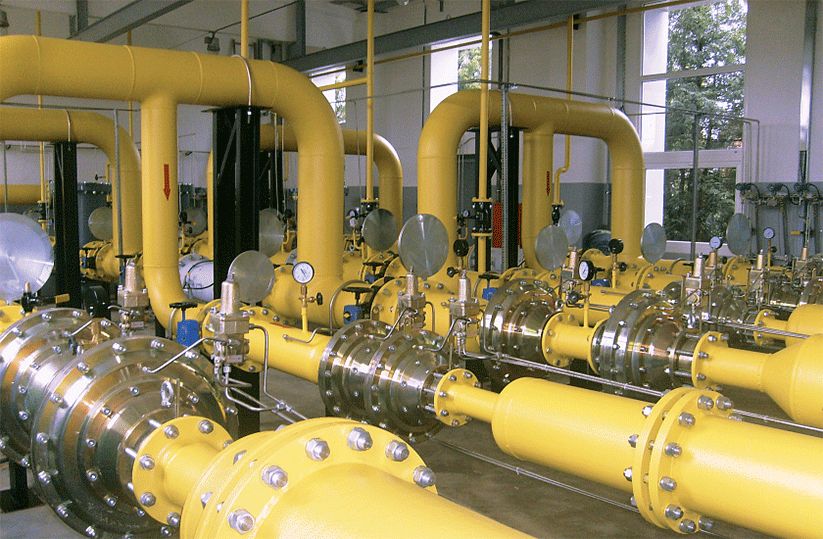

      • Промышленного назначения – с использованием метана, водорода, инертных газов, сложных газовых смесей
      • Автомобильного оборудования, работающего на сжиженном газе
      • Для соединений магистральных трубопроводов с распределительными потребительскими сетями

      Подобрать и купить качественный газовый регулятор нужной конструкции всегда можно на сайте компании Авитек-I.

      Принцип работы газового редуктора

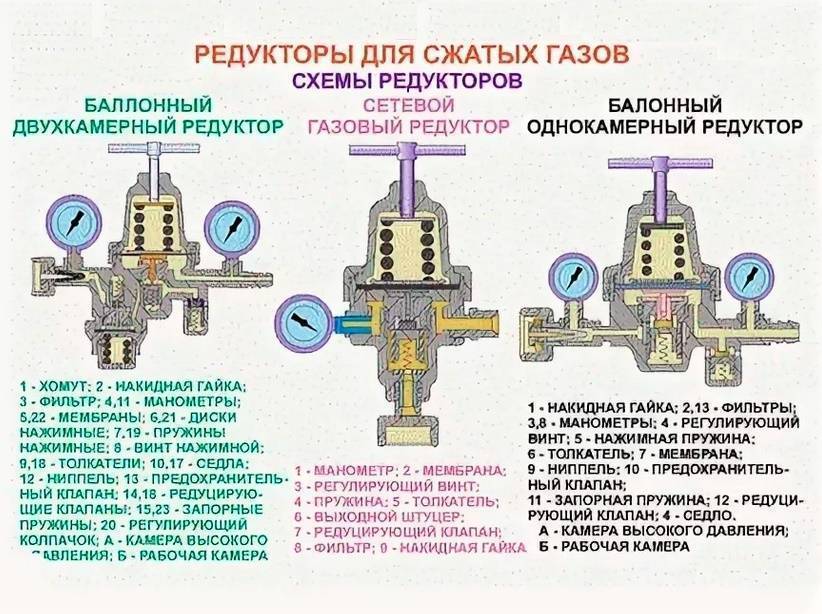

      Схема строения редуктора газа

      Так как регулятор предназначен для контроля давления, то принципиально конструкции редуктора мало отличаются.

      Регулятор состоит из четырех основных частей, расположенных внутри литого, прочного корпуса:

      • Пружины
      • Мембраны
      • Шайбы
      • Коромысла

      Принцип работы газовой арматуры состоит в следующем:

      • При низком давлении, под мембраной в нижнем отсеке регулятора, шайба и коромысло опущены, отверстие подачи газа находится в открытом состоянии
      • При достижении нужных рабочих параметров или при повышении давления в нижней части редуктора, шайба и коромысло поднимаются и закрывают клапан подачи газа
      • При снижении выходного давления, давление на мембрану снижается, поджатие пружины становится меньше. В результате клапан сдвигается, увеличивая поток подачи газа до нужных настроек.

      Давление на выходе из редуктора зависит от установленного размера зазора между клапаном и коромыслом.

      Регулировка показателей давления зависит от площади мембраны, степени упругости пружины и характеристик впускного клапана.

      В герметичных моделях современных редукторов вместо пружины используется сжатый инертный газ, заполняющий верхнюю камеру регулятора.

      В комбинированных редукторах используется регулировка клапана как пружиной, так и сжатым газом. Такая конструкция позволяет корректировать давление на клапан пропорционально, с учетом показателей давления в конкретной сети газопровода, емкости.

      Классификация газовых редукторов

      Газовые регуляторы классифицируются по типу управления движением клапана. У редукторов непосредственного действия регулировка открытия и закрытия клапана происходит под давлением потоков газа. Эти редукторы подразделяются на два типа:

      • Прямого действия – клапан перемещается на открытие по ходу подачи потока газа
      • Обратного действия – клапан открывается в противоположно потоку подаваемого газа

      Редукторы прямого действия в свою очередь подразделяются на два типа:

      • Регулятор газа “до себя” – автоматически поддерживает установленные показатели давления до точки его установки, на входе в клапан
      • Редуктор “после себя” – понижает или поддерживает давление газового потока на выходе

      Редукторы типа конструкции “после себя” подразделяются на несколько видов:

      • Одноступенчатые – однокамерные, имеют прямую зависимость показателей выходного давления от параметров входящего потока газа
      • Двухступенчатые – состоят из двух регулирующих камер, газ сначала поступает в камеру с высоким давлением, где показатели плавно понижаются, после подается в рабочий отсек редуктора

      Материал корпуса редуктора подбирается в зависимости от характеристик перекачиваемой среды, особенностей эксплуатации, рабочих и предельных нагрузок. В основном это легированная очищенная сталь или чугун.

      При выборе газового редуктора важно обратить внимание на следующие характеристики:

      • Максимальное давление на входе
      • Давление на выходе
      • Диапазон неравномерности регулировки – отвечает за плавное повышение и понижение давления
      • Пропускная способность – максимальный расход газа, зависит от диаметра впускного клапана регулятора. Чем больше диаметр, тем выше пропускная способность
      • Диапазон настроек автоматики
      • Габариты
      • Диаметр и конструкция соединительных фитингов

      Менеджеры Avitek-I помогут подобрать газовый редуктор по нужным характеристикам, ориентируясь на конкретный режим эксплуатации, отраслевые особенности газового оборудования.

      Надежные бренды производители газовой арматуры

      Специалисты советуют обратить внимание на редукторы следующих заводов изготовителей:

      • Dungs (Германия) – сертифицированное европейское качество, надежная автоматика
      • “КПСР Групп” (Россия) – всегда в наличии выбор комплектующих, монтажных элементов, расходных материалов, широкий модельный ряд
      • Siemens (Германия) – манометры, редукторы, широкий ассортимент газовой арматуры
      • Honeywell (Satronic) – европейский бренд с производственными площадками в России

      Неплохие модели газовой запорной и регулирующей арматуры предлагает российский бренд Теплоприбор.

      Особенности регуляторов давления

      Регулятор давления газа промышленного назначения

      Редукторы непрямого действия (пилотные) работают при помощи дополнительных источников энергии:

      • Гидравлические – давление для открытия и закрытие клапана обеспечивает жидкость (масло, вода)
      • Пневматические – на сжатом воздухе
      • Электронные – автоматическая регулировка работает от электросети

      Редукторы газа непрямого действия более функциональны, обеспечивают гибкие настройки показателей рабочего давления, возможность подключения автоматического дистанционного управления и мониторинга.

      Пилот обеспечивает контроль показателей давления входящего потока газа на мембрану, поддерживает заданные параметры подачи газа в систему, позволяет осуществить сброс избыточного давления через дроссель.

      Качество и безопасность, экономичность и эффективность работы газового оборудования зависит от правильного выбора характеристик устанавливаемых редукторов. Опытные профессионалы магазина Avitek-I предоставят подробную квалифицированную консультацию, выполнят необходимые расчеты, подберут газовый редуктор, ориентируясь на конкретные условия эксплуатации, особенности оборудования.

      Вернуться
      Поделиться
      2006 - 2025 © AVITEK-I - Интернет-магазин оборудования и комплектующих для инженерных систем
      Каталог
      Компания
      Покупка
      • Измерительные приборы: манометры, термометры, датчики, термопары
      • Приборы учета тепла и воды
      • Электрооборудование
      • Вентиляция
      • Жидкости (Реагенты) для промывки и очистки
      • Отопление
      • Запчасти для ремонта котельного и теплового оборудования
      • Насосное оборудование
      • Системы автоматизации SIMATIC
      • Теплообменники
      • Дымоходы
      • Запчасти для ремонта холодильной техники
      • Акция
      • О компании
      • Отзывы
      • Новости
      • Вакансии
      • Статьи
      • Производители
      • Карта сайта
      • Оферта
      • Условия оплаты
      • Условия доставки
      • Гарантия на товар
      • Оптовым клиентам
      +7 (495) 139-60-20
      Заказать звонок
      info@avitek-i.ru

      Адрес: 129329, г. Москва ул. Искры, д. 31 к.1
      Информация на сайте несёт исключительно справочный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

      Мы используем файлы cookies, чтобы улучшить сайт для Вас.
      Принять
