      Реле давления на насосной станции: как работает, как подключить и настроить

      Авитек-И
      14 июля 2023
      • Гидроаккумулятор – принцип работы, проверка
      • Принцип работы, конструкция реле давления
      • Подключение реле давления
      • Регулировка, настройка реле

      Правильная работа реле давления в насосных станциях любой конструкции неразрывно связана с гидроаккумлятором. При настройке важно учитывать давление воды и воздуха, чтобы правильно выставить параметры работы насосной станции.

      Гидроаккумулятор – принцип работы, проверка

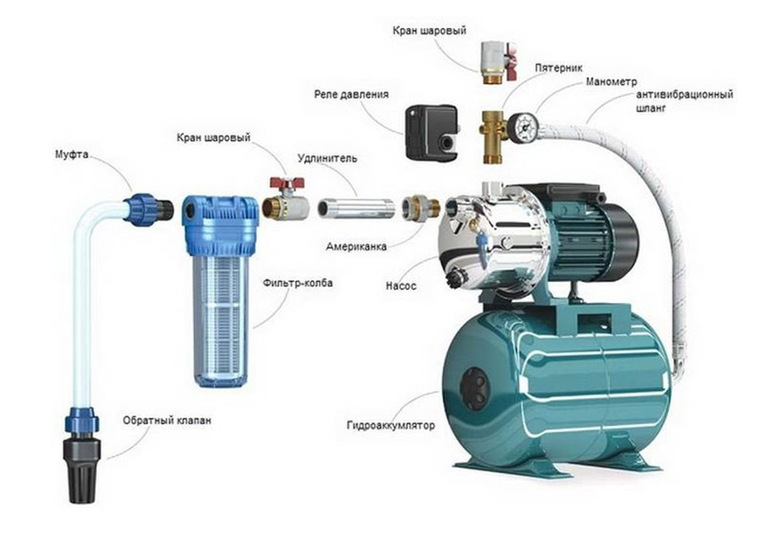

      Реле давления насосной станции
      Давление в гидроаккумуляторе надо учитывать при настройке реле давления. Насос подает воду в резиновую емкость, расположенную внутри металлического бака станции. Между стенками бака и емкостью остается пространство.

      При подаче воды, резиновая емкость расширяется, давление воздуха между внутри бака возрастает.

      В некоторых моделях станций воздушная камера отделена от воды мембраной, но принцип увеличения и снижения давления одинаковый.

      Для того чтобы дальнейшая настройка реле была правильной надо протестировать гидроаккумулятор. Давление, заявленное в техпаспорте большинства станций – 1.5 Атм. Но при транспортировке, хранении воздух может стравливаться, и давление будет существенно ниже.

      Поэтому до настройки реле, надо знать давление в гидроаккумуляторе и при необходимости подкачать его.

      При давлении в камере гидроаккумулятора меньше 1.5 Атм, напор в водопроводе будет меньше. Давление менее 1 Атм устанавливать нежелательно.

      Чтобы подсчитать, какое давление нужно, можно отталкиваться от показателей минимально необходимого напора, например, 1.4 Атм. От этого значения нужно отнять от 10 до 20%. Значит, в гидроаккумуляторе нам нужно давление примерно 1.1-1.2 Атм.

      Проверить давление можно при помощи манометра. Для этого предусмотрен на корпусе бака специальный золотник. Специалисты рекомендуют выбирать для теста обычный манометр проверки автомобильных шин.

      Теперь разберемся в работе и отладке реле давления.

      Принцип работы, конструкция реле давления

      Конструкция электромеханического реле состоит из внутренней мембраны, пружинного механизма и электронного контроллера. Угол наклона мембраны изменяется при увеличении и ослаблении напора воды.

      Пружины контролируют угол наклона мембраны – одна пружина настраивается на максимально допустимое давление, вторая пружина отвечает за диапазон между самым высоким и самым низким показателем давления.

      Когда давление достигает предельно допустимых показателей, пружина переключает контакт электрической цепи и срабатывает отключение станции. При снижении давления, срабатывает вторая пружина, переключающая электронику на включение насоса.

      Подключение реле давления

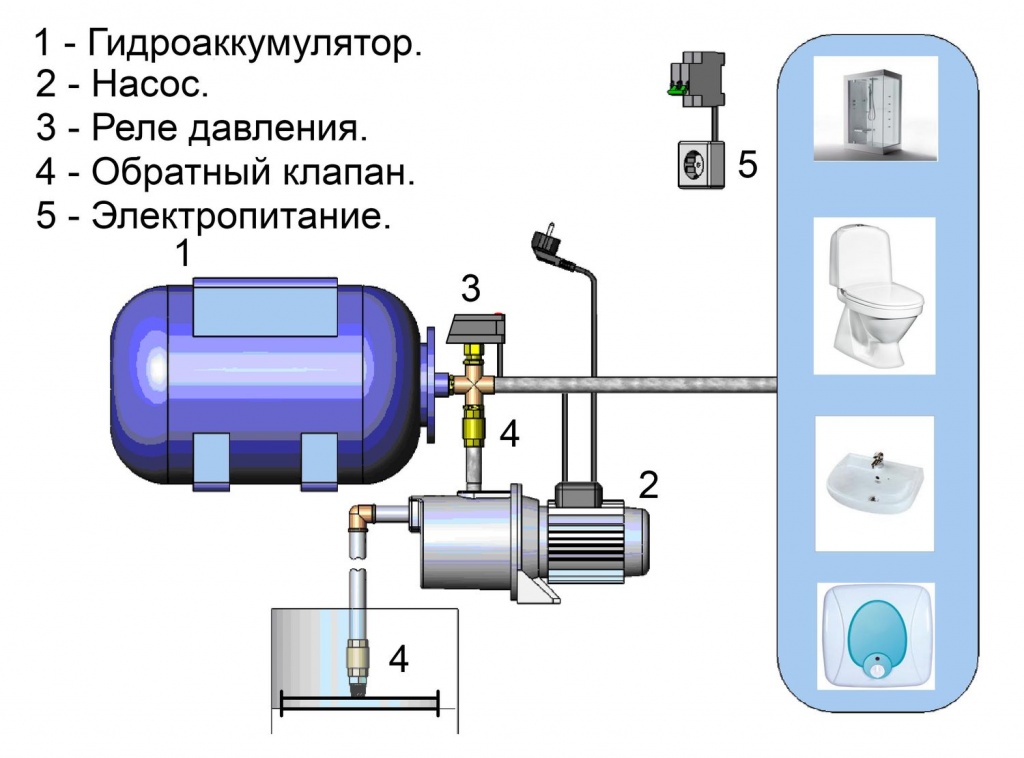

      Схема подключения реле к насосной станции
      Подключить реле несложно:

      • Устанавливать реле лучше рядом с отводом насоса
      • Монтируете тройник – на вход, выход и для монтажа самого реле
      • Вкручивается реле на резьбовое соединение, герметизируется фум-лентой или другой герметичной обмоткой
      • Подсоединяют провода электроснабжения
      • Важно не забыть установить провод заземления
      • Хорошо, если длина труб позволяет дополнительно установить манометр давления, это позволит проще и быстрее отрегулировать автоматику

      Что важно проверить перед включением насоса:

      • Герметичность соединений – если есть протечки, то насосу трудно быстро набрать необходимые показатели давления для стабильного напора воды
      • Проверить и отрегулировать давление в воздушной камере
      • Почистить или заменить фильтры

      Профилактический осмотр насосной станции, чистку фильтров надо проводить один раз в месяц, при жесткой воде – чаще.

      Регулировка, настройка реле

      До регулировки слейте воду из системы, надо открыть все краны. Когда вся вода и воздух из труб удалены краны надо закрыть.

      Как отрегулировать реле давления:

      1. Ослабляем верхнюю гайку, откручивая по ходу часовой стрелки – давление в системе повысится
      2. Если напор слишком большой поворачиваем гайку против часовой стрелки – давление снизится

      Важно. Перед снижением давления, ненадолго откройте кран, чтобы давление по всей длине труб стабилизировалось.

      Важное правило, обеспечивающее правильную работу станции – показатели давления реле всегда выше, чем давление гидроаккумулятора.

      Частые неисправности в работе станций, связанные с реле:

      • Насос работает непрерывно или часто включается – в контуре труб водопровода, в кранах или вентилях протечка, проверьте герметизацию соединений
      • Станция работает, а воды нет – окислились или проржавели клеммы реле, залипают контакты, нужна очистка
      • Периодичность включений и отключений хаотичная, даже если все краны закрыты – воздушная пробка, отсутствие воды в колодце или скважине, засор фильтров или обратного клапана илом, песком
      • При высокой жесткости воды, в редукторе скапливаются солевые отложения – необходимо хотя бы раз в год промывать поршневые редукторы кислым раствором
      • Продлить срок эксплуатации станции поможет хорошая гидроизоляция всех соединений, установка системы фильтрации от крупных включений и фракций, солевых отложений
      • Любое оборудование, работающее от электрики, чувствительно к перепадам напряжения – установка стабилизатора продлит срок безремонтной эксплуатации насосной станции, автоматики

      Важно. Перед любым ремонтом и отладкой нужно отключить оборудование, открыть краны и спустить всю воду.

      Не нужно торопиться покупать новое реле или станцию, внимательно последовательно еще раз проведите настройку и тестирование работы насосной станции, чтобы выявить и устранить проблему. Чаще всего неправильная работа станции связана со сбросом настроек реле, которые надо снова выставить правильно.


      Вернуться
      Поделиться
      2006 - 2025 © AVITEK-I - Интернет-магазин оборудования и комплектующих для инженерных систем
      Каталог
      Компания
      Покупка
      • Измерительные приборы: манометры, термометры, датчики, термопары
      • Приборы учета тепла и воды
      • Электрооборудование
      • Вентиляция
      • Жидкости (Реагенты) для промывки и очистки
      • Отопление
      • Запчасти для ремонта котельного и теплового оборудования
      • Насосное оборудование
      • Системы автоматизации SIMATIC
      • Теплообменники
      • Дымоходы
      • Запчасти для ремонта холодильной техники
      • Акция
      • О компании
      • Отзывы
      • Новости
      • Вакансии
      • Статьи
      • Производители
      • Карта сайта
      • Оферта
      • Условия оплаты
      • Условия доставки
      • Гарантия на товар
      • Оптовым клиентам
      +7 (495) 139-60-20
      Заказать звонок
      info@avitek-i.ru

      Адрес: 129329, г. Москва ул. Искры, д. 31 к.1
      Информация на сайте несёт исключительно справочный характер и не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

      Мы используем файлы cookies, чтобы улучшить сайт для Вас.
      Принять
