Реле давления воды: подключение, регулировка, принцип работы
Принцип работы, типы и модификации реле давления для воды
Реле давления применяются для разных целей:
- Контроль давления теплоносителя системе отопления, тепловом пункте, котельной
- Система автоматики для бытовых и промышленных, коммунальных насосных станций
- Регулировка давления воды в промышленных и производственных процессах
- Контроль перепада давления
Так как у каждого типа оборудования, инженерной системы водопровода свои параметры производительности, пропускной способности, требования к перепадам давления, температурные показатели, то и реле давления для каждой сети будут отличаться по конструкции, принципу работы, выходному сигналу.
Принцип работы электромеханического реле давления основан на переключении однополюсных контактов, которые замыкают или размыкают электрическую цепь. Контакты реле подключены к распределительному контроллеру или непосредственно к насосному оборудованию.
Электронная схема реле позволяет установить нужный диапазон параметров давления (высокого и низкого), а также величину постоянного рабочего давления.
Реле давления классифицируются по принципу работы и конструкции:
- Электромеханические – пружинный механизм контролирует движение мембраны. При увеличении/уменьшении потока воды, пружины сжимаются или разжимаются, соединяя/размыкая электрические контакты, отвечающие за включение, отключение подачи воды. Такие реле не отличаются точностью настройки, при изменении температуры. При длительной эксплуатации требуют частой корректировки параметров давления. Настраивать реле неудобно и сложно. Надо открывать корпус, подтягивать гайки. Преимущество – доступная цена и простота монтажа. Требуется подключение к электросети
- Электроконтактные – система контролирующих подачу воды контактов интегрирована в один корпус с манометром. Отличаются высокой точностью. Реле удобно настраивать, так как показатели давления в моменте показаны на шкале манометра. Минус – нужна установка дополнительного реле, которое отвечает за включение насоса. Конструкция оптимальна для водопроводов, подключенных к центральным сетям водоснабжения
- Электронные – точная, современная, удобная в настройке, эксплуатации автоматика с электронным дисплеем и широким функционалом. Одно реле контролирует – давление, силу потока, предупреждает сухой ход насоса, оповещает о наличии протечек, попадания воздуха в систему водопровода, тестирует настройки и работу гидроаккумулятора, выполняет аварийное отключение при перегрузках оборудования. Минус – прибор требователен к качеству очистки воды, требуется установка фильтров
При выборе реле давления для конкретной системы водопровода, кроме конструкции, надо учитывать и другие характеристики эксплуатации инженерной системы.

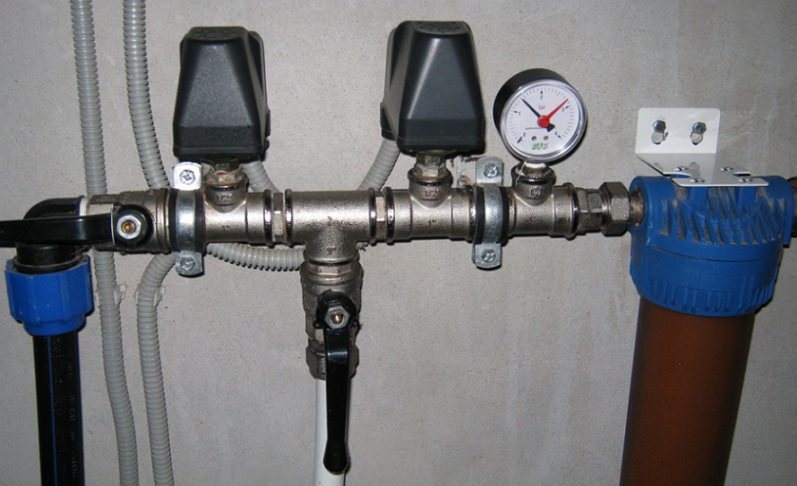

Критерии выбора реле давления воды
- Показатели нижнего давления – при котором реле будет включать подкачку воды (с помощью насоса или открывать подачу из центрального водопровода, емкости)
- Показатели верхнего давления – сигнал для отключения подачи воды
- Перепад давлений – диапазон между параметрами верхнего и нижнего давления
- Максимальное (предельно допустимое) – расчетная величина. Зависит от технических характеристик насоса и системы водопровода
- Производительность, пропускная способность – сколько воды будет прокачиваться за единицу времени
- Характеристики электропитания (напряжение, частота и сила тока)
- Температура перекачиваемой среды (минимальная и максимальная)
- Особенности механической и гидравлической защиты корпуса – от повреждений, вибрации, попадания внутрь влаги
При подборе реле давления воды надо учитывать и монтажные характеристики:
- Диаметр патрубков подключения к насосу или к трубам водопровода
- Характеристики резьбового соединения, способ герметизации соединений
- Возможность подключения к электросети

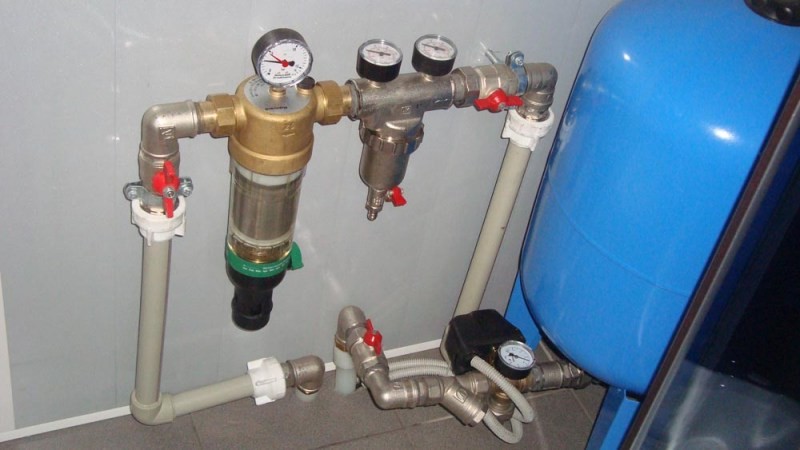

- Важны размеры. Реле монтируется поблизости от насоса и гидроаккумулятора. Нужно, чтобы хватило свободного места для его установки (с учетом монтажа муфтовых резьбовых соединений при врезке в трубопровод).
Особенности настройки, отладки реле давления воды
Так как типы и конструкции реле разные, то при настройке надо руководствоваться техническим паспортом. В нем производитель дает рекомендации по установке и настройке.
Но есть несколько правил, которых опытные мастера рекомендуют придерживаться:
- Покупайте реле давления с характеристиками на 20 процентов больше, чем нужно – это продлит рабочий ресурс
- Параметры давления в настройках реле должны быть выше, чем у гидроаккумулятора
- Для того, чтобы реле давления работало долго, без ремонта и поломок, на входе рекомендуется устанавливать систему фильтрации от осадка, песчаных и металлических примесей, ржавчины
В ассортименте Avitek-I представлен большой выбор качественных реле давления от лучших компаний-производителей для бытовых, промышленных, коммунальных инженерных систем по разумной стоимости.
Установка реле давления поможет продлить срок службы насоса, оборудования, обеспечить равномерный напор, сэкономить расход воды и электроэнергии.
