Счетчики газа: виды и модели. Обзор популярных счетчиков газа

Учет потребления газа необходим поставщикам,  промежуточным снабжающим коммунальным и промышленным компаниям и непосредственно потребителям. Поэтому в первую очередь модели счетчиков газа классифицируются по назначению:

• Промышленные – для магистральных трубопроводов, с высокой пропускной способностью
• Промежуточные – для установки на распределительных подстанциях (коммунальных, производственных)
• Бытовые – приборы учета с небольшой пропускной способностью для установки в квартирах, домах, регистрирующие расход газа каждым конкретным потребителем

Условия транспортировки газа по центральным магистралям, распределительным трубопроводам существенно отличаются по разным характеристикам.

Классификация счетчиков газа по принципу работы

Учет газа в разных моделях счетчиков отличается по принципу измерений объемов прокачки:

1. Турбинные (до 10 тысяч кубов/час) для магистральных трубопроводов – конструктивно сложные приборы учета, работающие по магнитоиндукционному принципу. Фиксирует скорость потока газа, преобразует показания скорости вращения турбины в электронный импульс, передающийся на магнитный преобразователь
2. Ротационные (до 1000 кубов/час) – учитываются характеристики двух роторов, вращающихся под давлением потока газа. Приборы отличаются высокой точностью, средней пропускной способностью, не требуют подключения к электросети. Предназначены для распределительных подстанций коммунальных и промышленных хозяйств.
3. Вихревые (до 12 тысяч кубов/час) – высокопроизводительные, сложные приборы учета, в которых нет подвижных деталей и узлов. Измерения потребления основаны на фиксации характеристик вихрей, возникающих при определенном давлении, скорости движения потока газовой среды. Для магистральных газопроводов с высокими объемами прокачки
4. Мембранные (до 12 кубов/час) – бытовые газовые счетчики с невысокой производительностью, длительным сроком эксплуатации. Принцип работы – при движении потока газа мембрана изменяет положение, пружинные рычаги и редукторы фиксируют передвижения, отражая показания на табло счетчика

Газовые счетчики – метрологические приборы, которые проходят калибровку и отладку в заводских условиях, с выставлением показаний, фиксацией погрешности, последующим опломбированием.

Популярные модели счетчиков газа – достоинства и недостатки

Рассмотрим отдельно модели газовых счетчиков промышленного и бытового назначения, отметим преимущества и минусы оборудования, с учетом разных режимов, условий эксплуатации.

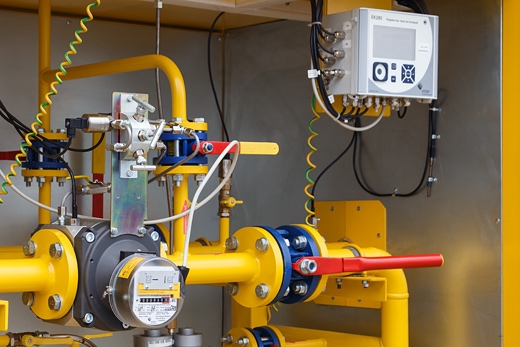

RABO

Ротационные промышленные газовые счетчики с высокой пропускной способностью для учета потребления (поставки) природного газа, а также пропана, азота. Устанавливаются на магистральных и распределительных газовых трубопроводах, транспортирующих очищенный газ (ГОСТ 5542-87).

Конструкция новых моделей – модернизированный аналог популярных счетчиков RVG, с улучшенными эксплуатационными характеристиками:

• Точность показаний с минимальной погрешностью (0.9%)
• Минимальная пороговая чувствительность
• Четыре типа измерений – температура, давление, перепад давлений, расход
• Устойчивость к резким перепадам давления, пневмоударам
• Возможен вертикальный и горизонтальный монтаж
• Вариативность направленности газового потока благодаря сдвоенному счетному механизму
• Диапазон – до 1:250
• Минимальная потеря давления на выходе
• Газовый счетчик может интегрироваться с корректорами разных моделей (ЕК270 и ТС220)
• Предусмотрена возможность установки импульсных датчиков низкой, средней и высокой частоты

Все приборы учета проходят заводские метрологические испытания, соответствуют требованиям ГОСТ Р 8.740.

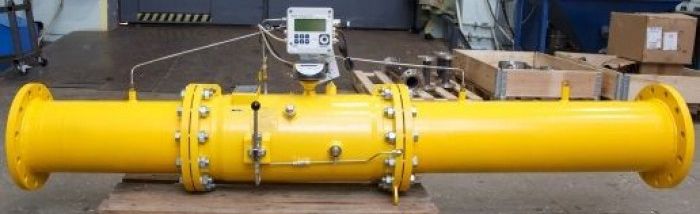

TRZ

Турбинные промышленные газовые счетчики для магистральных трубопроводов по транспортировке очищенного природного и неагрессивных газов. Модельный ряд представлен оборудованием различной производительности, пропускной способности, функционала.

Преимущества, эксплуатационные характеристики оборудования:

• Обширный диапазон измерений по расходу – до 1:80, диапазон измерений зависит от эксплуатационного давления
• Точность
• Удобство снятия показаний – съемный картридж позволяет выполнять поверку, замену оборудования без демонтажа самого прибора учета, остановки процесса подачи газа
• Подшипники не требуют смазки и техобслуживания
• Турбинное колесо из сплава алюминия обеспечивает стабильно точные показания на трубопроводах, работающих под высоким давлением
• Адаптированы к резкому повышению расхода
• Могут интегрироваться с различными моделями электронных корректоров объема
• Могут комплектоваться частотными импульсными датчиками
• Монтаж – вертикальный и горизонтальный, подача - разнонаправленная

Измерительный блок интегрирован отдельно от корпуса и других деталей оборудования, что исключает отрицательное влияние механических, вибрационных помех на показания прибора учета.

Теплоком

Среди универсальных высокоточных приборов учета также надо отметить модели вычислителей ВКГ от «Теплоком» и универсальные вычислительные контроллеры «Миконт», отличающиеся широким функционалом, удобством и простотой эксплуатации, сервисного обслуживания.
