Счетчики воды – конструкция, характеристики, особенности разных моделей

Счетчики воды помогают контролировать расход, обеспечивают существенную экономию затрат на коммунальные услуги. Платить только за фактически используемый расход горячей и холодной воды намного выгодней, чем доверять нормативным, часто завышенным показателям, которые требует оплачивать управляющая компания.

Конструкция, разновидности счетчиков воды

Водомеры подключаются к трубам холодного и горячего водоснабжения. Так как прибор контролирует движение потока и объем жидкости, то вода должна протекать сквозь него.

Поэтому счетчики устанавливаются в разрыв подающей трубы, закрепляются с двух сторон при помощи фланцевого (диаметр от 40 до 250 мм) или резьбового герметичного муфтового соединения (диаметр от 15 до 50 мм).

Конструкция, как и принцип работы, стандартного механического счетчика воды простые:

• Внутри корпуса расположена крыльчатка (своеобразный пропеллер с лопастями) или небольшая турбина
• При движении струи воды она давит на лопасти, крыльчатка (турбина) начинает крутиться
• Скорость, с которой вращается пропеллер счетчика, пропорциональна количеству проходящей через него воды
• Крыльчатка соединена со счетным устройством
• Измерения фиксируются при помощи двух магнитов с разными полюсами
• Счетчик фиксирует количество оборотов крыльчатки и определяет фактический объем потребляемой воды
• На циферблате, установленном на внешней стороне прибора, отражаются показания расхода воды

Прибор небольшой, легкий, стоит недорого.

Простые механические счетчики воды часто дают погрешности измерений – это невыгодно. К недостаткам механических водомеров относят быструю изнашиваемость лопастей, чувствительность к наличию примесей, неудобное табло с мелкими цифрами.

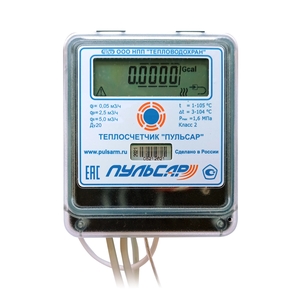

Намного эффективней и надежней использовать современные электронные водомеры с дисплеем, автоматической регулировкой, дистанционной передачей показаний.

Приборы учета для горячей и холодной воды

Модели водомеров для горячей и холодной воды отличаются не только по цвету корпуса – для холодной синий, для горячей – красный. Металлический корпус прибора для горячей воды и внутренний механизм выполнены из сплава металлов, композитов, устойчивых к длительному действию высоких температур.

Счетчики для холодной воды рассчитаны на температуры от +5 до +50 градусов. Модели для горячей воды выпускаются трех типов:

• До +90 ˚С – для коммунальных сетей, бытового оборудования
• До +120 ˚С – для сетей отопления, распределительного горячего водоснабжения
• До +150 ˚С – для промышленных и производственных инженерных сетей

В ассортименте Avitek-I всегда можно купить сертифицированные счетчики для холодной и горячей воды, проконсультироваться в выборе лучшей модели, узнать технические характеристики прибора учета.

Виды механических, электронных водомеров

Тип конструкции счетчика воды может отличаться по внутреннему устройству:

1. Тахометрические – прочные и долговечные приборы, малочувствительные к различным вредным примесям, загрязнениям воды. Отличаются высокой точностью измерений. Механический прибор, измеряющий показания при помощи магнитных импульсов. Измерительный блок счетчика можно установить в любом месте, магнитный импульс передается на любое расстояние от установленного в трубу узла измерения. Подключается к модулю дистанционной передачи показаний.

   Важно. Тахометрические водомеры бывают сухого и мокрого типа. Сухой измерительный узел защищен от воздействия влаги непроницаемой мембраной, а мокрый имеет непосредственный контакт с водой, поэтому быстро изнашивается и его приходится заменять.

2. Вихревые – считывают данные вихревой дорожки потока воды, которая образуется при проходе струи вокруг турбины, установленной внутри прибора. Применяются для сложных химических, производственных процессов
3. Электромагнитные – промышленные приборы, работающие по принципу индукции электрического поля. Это дорогие специализированные счетчики
4. Ультразвуковые – измеряют акустические колебания, возникающие при движении потока воды. Удобные приборы, которые устанавливаются на трубы снаружи, не требуют сложного монтажа, врезки, установки фитингов. Показывают высокую точность измерений, работают как с горячей, так и с холодной водой

В электронных счетчиках воды может использоваться любой из перечисленных способов измерений, но данные передаются на электронное табло, они требуют наличия подключения к электросетям.

Важно. В некоторых новых моделях водомеров предусмотрен импульсный выход для дистанционной передачи показаний со счетчика на пульт управляющей компании.

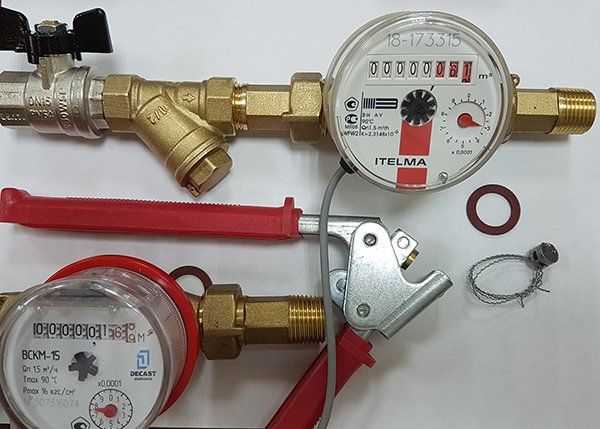

Особенности выбора счетчика для горячей и холодной воды – на что обратить внимание

Выбирая прибор учета важно учитывать следующие характеристики прибора:

• Диаметр и тип (фланец, резьба) патрубков подключения
• Диаметр внутреннего отверстия прибора – он может не совпадать с диаметром патрубков подключения. От этого размера зависит пропускная способность прибора, номинальный расход воды
• Предельное и рабочее давление
• Допустимый расход воды за единицу времени:
• Максимальный (Qmax) – предел, который прибор может выдержать без потери точности показаний
• Номинальный (Qn) – пропускная способность при работе в постоянном режиме
• Переходный (Qt) – предел, после которого точность измерений снижается
• Минимальный (Qmin) – наименьшая допустимая скорость потока воды
• Материал корпуса и механизма, надежней всего выбирать латунь, бронзу или легированную сталь
• Точность – погрешность измерений. Класс “В” для горизонтальных бытовых счетчиков, класс “А” для вертикальной установки, “С” - для электронных приборов учета

Важно при покупке проверять дату поверки прибора учета – она указана в техническом паспорте.

Выбирая модель счетчика горячей и холодной воды, обязательно проконсультируйтесь с управляющей компанией, так как некоторые импортные модели просто не подходят для российских инженерных сетей из-за особенностей конструкции и технических характеристик.

Менеджеры Avitek-I помогут подобрать прибор учета, ориентируясь на конкретные условия установки, эксплуатации счетчика, конструкцию разводки водопроводных труб, другие важные технические характеристики.
