Теплообменники пластинчатые и паяные – технические характеристики, особенности

Принцип работы пластинчатых и паяных теплообменников

Принцип работы пластинчатых и паяных теплообменников аналогичен – они предназначены для равномерного распределения тепла. По системе труб, пластин теплообменника движется теплоноситель (жидкость, фреон), постепенно отдавая тепло в окружающую среду.

Эффективность, экономичность, производительность и особенности монтажа теплообменника напрямую зависят от его конструкции:

•  В паяном теплообменнике элементы жестко и герметично закреплены в единую конструкцию (пакет)
•  В пластинчатом теплообменнике элементы разборные, скреплены резьбовыми шпильками в едином корпусе

Разный тип конструкции объясняет различные технические и эксплуатационные характеристики теплообменников.

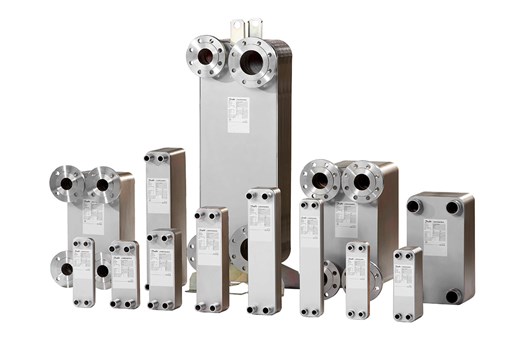

Паяные теплообменники – характеристики, особенности, преимущества

Жестко и герметично закрепленные элементы конструкции паяного теплообменника увеличивают его прочность, устойчивость к высоким показателям давления и температуры в системе, стойкость к действию агрессивных химических сред.

К основным характеристикам паяных теплообменников можно отнести:

•  предельное рабочее давление в отопительной системе – 45 бар, модельный ряд представлен оборудованием и для более низкого давления – 10, 16 и 30 бар
•  Предельная температура – 200 °C
•  Компактный размер блоков
•  Промывка только химическим способом, визуально определить качество очистки невозможно
•  Рекомендованы для систем с фреоном, агрессивными химическими средами
•  Эффективны для оборудования малой мощности – до 150 кВт

Паяные теплообменники широко применяются в бытовых тепловых сетях – система теплый пол, отопление частного дома, а также в тепловых насосах и оборудовании, в котором в качестве теплоносителя используется фреон. Для работы с агрессивными рабочими средами (кислотами, щелочами) предусмотрены специализированные модели паяных теплообменников (пайка никелем).

Паяный теплообменник не подлежит ремонту, но отличается длительным сроком службы, большей стойкостью к рабочим эксплуатационным нагрузкам, доступной ценой.

Пластинчатые теплообменники – особенности, преимущества

Конструкция обеспечивает простое и быстрое техническое обслуживание, ремонт, возможность замены отдельных деталей.

Основные характеристики пластинчатого теплообменника:

•  Максимальное рабочее давление – 25 бар
•  Предельный температурный диапазон зависит от типа уплотнителя:
• EPDM – до 150 °C
• Viton – до 195 °C
• NITRIL –   до 120°C, устойчивая к фреону, агрессивной химической среде, нефтепродуктам, маслам
•  Возможность варьирования мощности за счет добавления или удаления отдельных пластин
•  Простое сервисное обслуживание и очистка
•  Подходит для сред с сильным загрязнением – систем ГВС, пароводяного отопления, бассейнов, промышленного и производственного оборудования
•  Простой, недорогой ремонт, возможность замены отдельных деталей

Помощь в выборе и расчете теплообменника

Разборные конструкции менее устойчивы к высоким параметрам давления и температур, влиянию агрессивных сред, масел.

В ассортименте магазина «Avitek-I» представлен широкий выбор моделей паяных и пластинчатых теплообменников сертифицированного качества, по выгодным ценам заводов изготовителей. Всегда в наличии оригинальные комплектующие для ремонта пластинчатых теплообменников от производителя – уплотнители, пластины. Можно удобно и быстро подобрать нужную деталь, ориентируясь на бренд, модель теплообменника.

Специалисты помогут подобрать нужную модель теплообменника, рассчитать технические параметры, ориентируясь на особенности эксплуатации, характеристики оборудования, производственную, промышленную или бытовую специфику.

Заказать предварительный расчет и обратный звонок удобно при помощи простой формы обратной связи на сайте компании.
