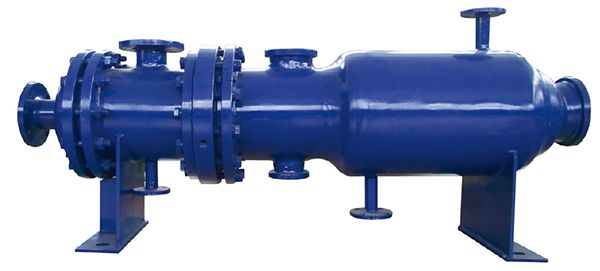

Типы кожухотрубных теплообменников

Принцип работы кожухотрубного теплообменника – передача тепла от более нагретой среды к менее нагретой. В зависимости от тепло подающей и тепло принимающей среды теплоносителя, конструкции теплообменника оборудование может выполнять различные функции:

•  Нагревание
•  Охлаждение
•  Поддержание заданной температуры
•  Конденсация
•  Испарение

Кожухотрубные теплообменники широко используются в различных отраслях промышленности, производства, коммунальных и бытовых инженерных сетях.

Конструкция и материал изготовления теплообменного оборудования, предназначенного для конкретного производственного процесса существенно отличаются по техническим, эксплуатационным и монтажным параметрам.

В ассортименте AVITEK-I представлены кожухотрубные теплообменники для разных отраслей промышленности, производства, нефтепереработки, коммунального хозяйства, ГВС, систем отопления загородных домов:

Маслоохладители

Оборудование широко используется в разных гидросистемах – редукторах, блоках питания, подъемном, обрабатывающем оборудовании, охлаждения различных гидросистем, в том числе редукторов, блоков питания, кранов и подъемного оборудования, гидравлических прессов, машин для литья пластмассы в форму, установок для испытаний двигателей авто, трансмиссий, обрабатывающего оборудования, судовых двигателей, лебедок.

Масло в ДВС, коробках передач, трансмиссии требуется не только для смазки, но и для охлаждения. Например, перегревшийся двигатель отдает тепло маслу, которое проходя через маслоохладитель, позволяет регулировать температурный режим в системе.

Установка маслоохладителя в системе смазки повышает срок службы, стойкость к износу, поломкам.

Подбор воздушных или водяных маслоохладителей зависит технических параметров оборудования, особенностей, интенсивности эксплуатации.

Кожухотрубные маслоохладители в качестве охлаждающей среды могут использовать воздух и воду:

•  В воздушных кожухотрубных охладителях масло транспортируется по оребренным трубам, отдавая избыток тепла в воздушную среду кожуха. Оребренная поверхность обеспечивает равномерную теплоотдачу, по мере нагревания масла
•  В водяных кожухотрубных охладителях теплоноситель (вода) подается по системе труб, а масло свободно циркулирует вокруг охлаждающей трубы

Движение принимающих и отдающих тепло сред в маслоохладителях может быть, как параллельным, так и разнонаправленным.

Маслоохладители противоточного типа рекомендованы для оборудования с высокими рабочими амплитудами температур. Разнонаправленное движение теплоносителей существенно снижает риск термического напряжения в трубах, которое возникает при перепадах температур.  Обеспечивается повышение коэффициента теплопередачи, эффективности, экономичности работы оборудования, уменьшение габаритов теплообменника.

При выборе маслоохладителя важно ориентироваться на следующие технические параметры:

•  Физические характеристики (тип) масла (изменение вязкости при повышении температуры)
•  Рабочий расход масла в системе
•  Необходимая температура масла на выходе
•  Параметры теплоотдачи
•  Охлаждающая среда – тип, температурный диапазон

Оставьте заявку на сайте, менеджеры AVITEK-I произведут профессиональный расчет параметров и подберут оптимальный тип маслоохладителя.

Рекуперативные теплообменники

Рекуперация – возврат тепла для повторного использования. Принцип работы – теплопередача из одной камеры теплообменника в другую.  В первой камере – горячая, а в другой – холодная среда.

Теплообменники данного типа широко используются для систем отопления частных домов, в системах ГВС, а также в пищевой, металлургической, нефтегазовой промышленности, коммунальном хозяйстве.

Преимущества рекуперативные теплообменников

•  Возможность комбинировать различные виды теплоносителей (жидкость, пар)
•  Оперативный мониторинг температур в режиме реального времени
•  Точная регулировка давления в системе
•  Экономия ресурса за счет повторного использования остаточного тепла
•  Простое сервисное обслуживание, очистка

Рекуператоры отличаются компактными размерами, высокими показателями (скоростью, КПД) теплообмена.

При выборе рекуператора важно учитывать следующие технические параметры:

•  Входная и выходная температура на контурах
•  Предельный температурный режим эксплуатации
•  Допустимое давление в системе
•  Расход теплоносителя на каждом контуре

Выбор материала труб, кожуха кожухотрубного рекуператора зависит от физических, коррозийных параметров теплоносителя.

Кожухотрубные испарители

Конструкция испарителя – стальной кожух (цилиндр), в котором закреплены оребренные трубные пучки. Теплоносители циркулирует по трубам и межтрубному пространству не смешиваясь. В качестве теплоносителя может использоваться фреон или аммиак.

Кожухотрубные испарители – надежны и просты в эксплуатации, сервисном обслуживании. Оборудование представлено в разных вариантах исполнения для различный условий, параметров эксплуатации:

•  Затопленные кожухотрубные испарители, для кипящих жидкостей – хладагент циркулирует в межтрубной полости теплообменника
•  Панельные, с вертикальными трубами – хладагент циркулирует по трубам

Модификации конструкции кожухотрубных испарителей:

•  ИН – с неподвижными, стационарно закрепленными трубными решетками
•  ИК – конструкция с компенсатором температур

При выборе испарителя важно ориентироваться на следующие технические параметры:

•  Агрегатное состояние, параметры теплоносителя (пар, вода)
•  Давление в трубах и кожухе (предельное и рабочее)
•  Наличие наружной теплоизоляции
•  Рабочий температурный диапазон
•  Материал изготовления труб и корпуса
•  Способ монтажа
•  Особенности сервисного обслуживания

В ассортименте представлены испарители, ориентированные на разные параметры, характеристики, допустимый температурный режим теплоносителей, эксплуатационные требования, предъявляемые к кожухотрубным испарителям.

Кожухотрубные конденсаторы

Конструкция предназначена для эффективного теплообмена между газообразной и жидкой средой. Широко востребованы в нефтеперерабатывающей, химической промышленности.

Жидкий теплоноситель циркулирует по трубному пучку, а газообразная среда в межтрубном пространстве. Производительность, температурный диапазон конденсатора напрямую зависит от диаметра и материала, размеров труб и кожуха теплообменника.

Модельный ряд конденсаторов представлен двумя типами оборудования:

•  КК — с гибким компенсатором температур
•  КН — стационарная трубная решетка

Преимущества современных моделей кожухотрубных конденсаторов:

•  Возможность демпфирования перепадов давления в системе
•  Высокая стойкость к гидроудару
•  Оперативный мониторинг, выявление и устранение протечек
•  Возможность быстрого ремонта, замены отдельных трубок
•  Простое сервисное обслуживание, механическая и химическая очистка
•  Низкие требования к качеству очистки, уровню загрязненности теплоносителя
•  Широкий ассортимент материала труд для разных типов теплоносителей – медь, нержавеющая сталь, титан)

В каталоге можно подобрать кожухотрубный конденсатор по нужным техническим эксплуатационным параметрам, а также купить детали для ремонта и сервисного обслуживания теплообменного оборудования.

Подогреватели мазута ПМ, ПМР

Для эффективной, экономичной системы отопления, других производственных, нефтехимических, коммунальных и промышленных процессов необходим подогрев мазута до эксплуатационной температуры разжижения.

Мазутные кожухотрубные подогреватели выпускаются трех типов: ПМЭ – электрические
ПМТ – с турбулизатором
ПМР – с оребренными трубками, универсальная модель в широком ассортименте модификаций

Самый распространенный тип подогревателя мазута для котельных, нефтебаз – ПМР.

Выгодные отличия конструкции:

•  Фланцевый разборной корпус, облегчающий очистку, ремонт и сервисное обслуживание оборудования
•  Система защиты от высоких температур
•  Отвод конденсата
•  Откачка воздуха

Важные технические параметры выбора кожухотрубного подогревателя мазута:

•  Марка мазута, вязкость, наличие примесей
•  Площадь теплообмена – количество нагревательных элементов
•  Производительность
•  Температура мазута на входе и выходе
•  Температура пара
•  Давление
•  Наружный и внутренний диаметр, способ установки
•  Масса и габариты теплообменника
•  Климатические условия эксплуатации

Выбор модели основывается на технических параметрах подключаемого оборудования, расчетных данных конкретной инженерной системы.

Сетевые подогреватели воды, ПСВ

Предназначены для эффективного повторного использования теплового ресурса в системах коммунального, промышленного и производственного теплоснабжения. Обеспечивает нагрев воды в системе отопления паром от турбин и котлов.

Конструкция сетевого подогревателя – трубы, по которым циркулирует жидкий нагреваемый теплоноситель, закрепленные в герметичном кожухе. В кожух подается горячий пар, нагревающий воду в системе отопления.

Основные преимущества, технологические особенности сетевых подогревателей:

•  Мониторинг, регулировка температуры входящего, исходящего теплоносителя при помощи датчиков
•  Большая площадь теплообмена
•  Своевременный отвод конденсата
•  Регулировка давления в системе
•  Производительность, энергоэффективность
•  Недорогой ремонт, простая очистка и сервисное обслуживание
•  Горизонтальное и вертикальное исполнение, простой монтаж на фланцевые соединения

При выборе оборудования важно ориентироваться на тип подключения, габариты, параметры рабочих и предельных температур и давления теплоносителей, проектные тепловые расчеты конкретной инженерной системы.

Комплектующие: трубные пучки (трубные системы)

Кожухотрубные теплообменники – простое в ремонте и сервисном обслуживании оборудование. Для качественной замены и квалифицированного ремонта важно подбирать комплектующие, соответствующие конкретной модели теплообменника, бренду производителя.

В ассортименте компании AVITEK-I представлены сертифицированные оригинальные комплектующие, поставляемые заводами производителями:

•  Трубы из различных материалов – медь, нержавеющая сталь, титан
•  Трубные системы различной производительности, мощности, функционала
•  Комплектующие для монтажа

Менеджеры подробно ответят на все вопросы, рассчитают параметры модели теплообменника, ориентируясь на конкретные технические, эксплуатационные, производственные параметры. Оставить заявку на расчет и подбор теплового оборудования удобно при помощи простой формы обратной связи.
