Выбор теплосчетчика (УУТЭ)

12 Мая 2022

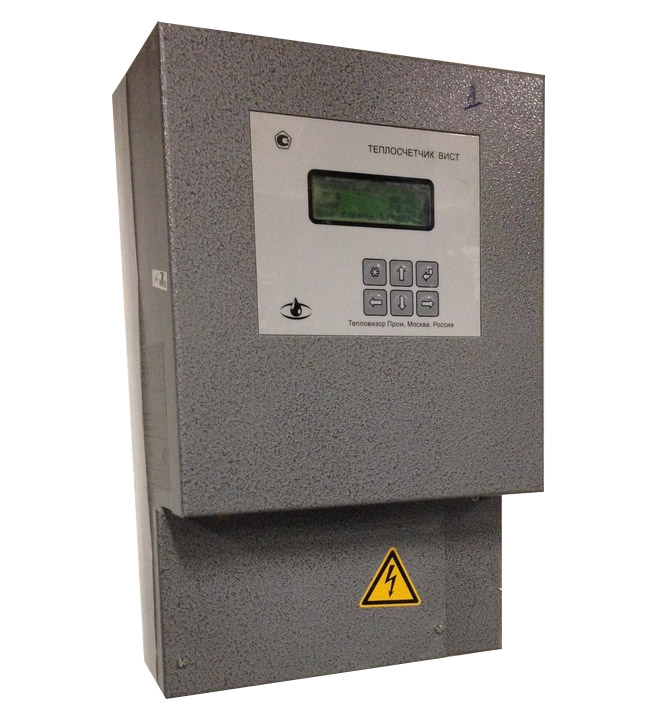

Теплосчетчик, или узел учета тепловой энергии (УУТЭ), представляет собой средство измерения количества теплоты, а также массы и параметров теплоносителя. Такие приборы могут устанавливаться как в частных помещениях (квартирах, загородных домах), так и на производственных и административных объектах, позволяя экономить до 35% на оплате коммунальных услуг.

Конструкция теплосчетчика

Вычислителя объема (массы) теплоты
Датчиков температуры, расхода, избыточного давления
Источника питания

Принцип работы заключается в измерении показателей температуры и объема жидкости на входе и выходе отопительной системы. Объем использованного тепла измеряется путем умножения расхода за все время нахождения в отопительной системе на разницу температурных показателей отпущенного и использованного теплоносителя.

Виды теплосчетчиков

Исходя из особенностей применения и места установки, конструктивных особенностей и способа вычисления расхода тепла приборы распределяются на 3 основные группы:

Индивидуальные – для квартир, частных домов и нежилых объектов малой площади

Общедомовые – для многоквартирных домов, офисных и административных зданий, устанавливаются на входные и выходные трубы системы отопления объекта

Промышленные – устанавливаются на крупных теплогенерирующих предприятиях (ТЭЦ) или промышленных объектах

Основным критерием выбора счетчика по назначению является размер труб в месте подключения, или диаметр условного прохода (ДУ). Квартирные счетчики имеют ДУ до 20 мм, при этом количество измеряемой тепловой энергии (qp) не превышает 2,5 м3/час. Приборы в многоквартирных домах имеют диаметр условного прохода до 150 мм, хотя возможна установка устройств с ДУ до 300 мм.

По конструктивным особенностям и применяемому методу вычисления тепла устройства подразделяются на следующие типы:

Механические (тахометрические) изделия, которые подразделяются на крыльчатые или турбинные (роторные). Такие приборы преобразовывают движение теплоносителя в системе из поступательного во вращательное. Подсчет числа оборотов, осуществляющих вычисление данных, отражает объем поступившей тепловой энергии. Такие приборы имеют сравнительно низкую цену, но более зависимы от качества теплоносителя, поэтому при монтаже требуется дополнительная установка фильтров. Срок службы таких приборов, как правило, не превышает 10-12 лет. Дополнительно такие счетчики могут оснащаться цифровыми интерфейсами, например, механические теплосчетчики бренда Пульсар. Теплосчетчик имеет энергонезависимую память, в которой регистрируются значения тепловой энергии и параметры теплопотребления за определенный интервал времени.
Ультразвуковые устройства, которые подразделяются на следующие виды:

Допплеровские

Корреляционные

Временные

Частотные

Расчет потребленного тепла происходит за счет определения времени, затраченного для преодоления ультразвуком расстояния от источника до приемника. Параметр скорости напрямую зависит от скорости движения теплоносителя. Среди основных преимуществ прибора: высокая точность измерений, универсальность применения, длительный срок эксплуатации, совместимость с системами дистанционного учета показаний.

Вихревые и электромагнитые счетчики - обладают высокой точностью, при этом чувствительны к скорости потока и качеству теплоносителя.

Принцип работы электромагнитных устройств основан на образовании электроволн в жидкой среде. Похожий принцип работы и у вихревых счетчиков - появление вихрей происходит за счет столкновения жидкости с самим прибором. Измерение потребленного количества (объема) тепла осуществляется за счет показаний частоты образования и затухания вихрей, что фиксируется с помощью ультразвуковых датчиков или магнитного поля.

Важное отличие вихревых приборов – возможность установки в системах с вертикальной и горизонтальной подачей теплоносителя, при этом требуется обязательное наличие длинного прямого участка труб, а также отсутствие воздушных камер и пробок внутри системы.

Поверка теплосчетчиков

Поверка узлов учета тепловой энергии (УУТЭ) обязательна и осуществляется при изготовлении теплосчетчиков на производстве, при установке на объектах перед началом эксплуатации, а также в процессе использования и после ремонта (с заменой компонентов другого типа). Теплосчетчики подлежат полной или частичной поверке. Своевременная поверка расходомеров позволяет исключить ошибки в подсчете расхода ресурсов и проблемы с контролирующими органами Межповерочный интервал указан в паспорте теплосчетчика и составляет, как правило, 4-6 лет.

В нашем интернет-магазине представлены радиаторные, механические, электромагнитные, ультразвуковые теплосчетчики проверенных брендов Danfoss, Пульсар, Карат, Термотроник, ВИС.Т по доступным ценам.
