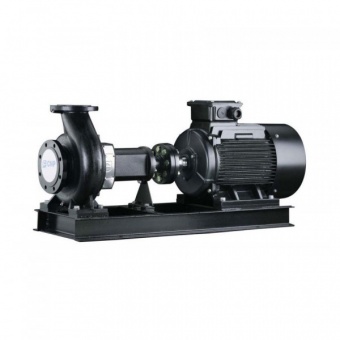

Насос CNP серии NISO 200-150-400-110 (Чугун, нерж.сталь)

Центробежный консольный насос CNP серии NISO 200-150-400-110 нормального всасывания, с горизонтальным расположением вала, с осевым всасывающим и радиальным напорным патрубками. Рабочее колесо гидравлически разгружено от осевой нагрузки. Электронасос и электродвигатель установлены на общей стальной раме.

Конструкция:

• Подшипники установлены в чугунном корпусе, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения.
• Применены шариковые подшипники с консистентной смазкой.
• Соединение насоса с двигателем выполнено упругой муфтой, которая в целях безопасности ограждена защитным кожухом. В насосной части используется стандартное торцовое уплотнение.
• Электродвигатель асинхронный, соответствует стандартам IEC, монтажного исполнения B3.
• Вал электронасоса поддерживается дополнительным промежуточным подшипниковым узлом, что обеспечивает более точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения.

Особенности:

• Благодаря технологичности конструкции, демонтаж подшипникового узла с рабочим колесом и узлом уплотнения может выполняться без отсоединения корпуса насоса от трубопроводов.
• В конструкции используются 4 типоразмера корпуса подшипников и валов, что делает детали взаимозаменяемыми.
• Рабочее колесо имеет оптимальную конструкцию, входное отверстие увеличено, что исключает завихрения, уменьшает NPSH, делает работу насоса стабильной и малошумной.

Применение

Применяются в системах водоснабжения, водоподготовки, кондиционирования, отопления и водяного охлаждения, а так же в противопожарном оборудовании, дождевальных и ирригационных системах. Аналогично могут использоваться при перекачивании производственно-хозяйственных вод.

Перекачиваемые жидкости

Консольный насос CNP серии NISO 200-150-400-110 cлужит для подачи в стационарных условиях чистой или слегка мутной воды pH=6...9, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1 %, не агрессивных к материалу проточной части насоса – чугуну.

Диапазон характеристик:

• Макс. производительность: 1400 м³/ч
• Макс. напор: 160 м
• Мощность: до 160 кВт
• Рабочее давление: 1,6 МПа (16 бар)
• Давление на входе: 0,6 МПа (6 бар)
• Температура жидкости: -15 °С ~ +110 °С
