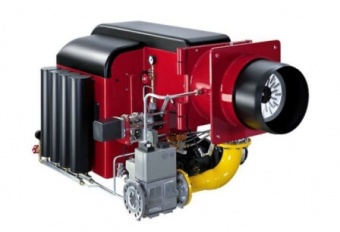

Комбинированная горелка Oilon GRP-400 M-I, Ду50

Услуги и монтаж

Котельное оборудование проектирование и монтаж

от 17 000 руб.

Заказать

Комбинированная горелка Oilon GRP-400 M-I - представляет собой полностью автоматическую комбинированную горелку с модулирующим управлением для сжигания газа или тяжелого жидкого, т.е. мазута. Эта горелка может применяться в большинстве отопительных систем, например, в водогрейных и паровых котлах и воздушных обогревателях.

Сжигаемые виды газа:

Природный газ:

• Теплотворная способность Hu = 9,5 кВтч/н м³ (34,3 МДж/н м³).
• Температура газа на входе в газовые клапаны: -15…+40°C.
• Давление газа (Pmax) на входе в горелку допускается до 500 мбар (при использовании газового клапана типа «DMV-D»).
• 1м³ н ≅ 10 кВт.

Мазут:

• Вязкость не выше 250 мм²/с (сСт) при температуре +50 °C.
• Для горелок со спутниковым подогревателем допускается вязкость не выше 650 мм²/с (сСт) при температуре +50 °C.
• 1 кг/ч ≅ 11,33 кВт.
• 1 кВт=860 ккал/ч.

Применение:

• Горелка могут быть установлена на водогрейные, паровые котлы или воздухонагреватели.
• Предназначена для использования в закрытых помещениях.

Особенности:

• Расход газа регулируется дроссельной заслонкой, расположенной при горелке, а также изменением давления газа.
• Воздух для горения подается вентилятором, расположенным в одном корпусе с горелкой.
• Вентилятор рассчитан для подачи воздуха под достаточным и стабильным давлением, что гарантирует безупречный розжиг и хорошее качество горения в современных топках.
• Топливо, поступающее к горелке, должно проходить через фильтр. Степень фильтрации допускается до 125 мкм.
• Температура распыления топлива должно быть установлена так, что вязкость топлива на сопле не превышает 16 мм²/с (сСт).
• Топливо подогревается до температуры распыления при помощи подогревателя горелки.
• Температура регулируется электронным регулятором.
• Кратковременно допускается также сжигание дизельного топлива с вязкостью от 4 до 12 мм²/с (сСт) при температуре +20 °C.
• Максимальный диапазон регулировки горелки: - при работе на газе 1:4 (100 - 25 %), - при работе на жидком топливе 1:2,5 (100 - 40 %)
• Макс. потребность воздуха для горения: - для газа: на каждый 10 кВт мощности 13 м³ воздуха, - для жидкого топлива: на каждое сжигаемое кило топлива 15 м³ воздуха.
• Автоматика горелки управляет и контролирует работу горелки.
• Мощность горелки управляется отдельным регулятором.
• Сервомотор и пропорционизатор управляют правильным соотношением воздуха с топливом в зависимости от требуемой производительности.
• Внимание! Для автоматики WDx00 требуется заказать отдельный шкаф управления.

Монтаж:

• Горелку следует установить так, чтобы вал двигателя находился в горизонтальном положении; однако, при этом, горелка не должна быть расположена вверх дном.
• Подключение к питающей электросети при помощи разъема.

Состав поставки:

• Откидной фланец горелки, уплотнение фланца горелки
• Встроенный вентилятор воздуха горения с электродвигателем
• Воздушная заслонка с сервоприводом
• Трансформатор зажигания, электроды и кабель зажигания
• Детектор пламени QRI (непрерывный режим работы), смотровое окно
• Концевой выключатель на фланце горелки
• Газовое сопло
• Электромагнитные клапаны для газа (двойной газовый клапан типа DMV)
• Реле минимального и максимального давления газа
• Линия запального газа (для горелок GRP-250…280 WDX00)
• Жидкотопливный насос с клапаном регулировки давления
• Отдельный двигатель для топливного насоса
• Жидкотопливные форсунки
• Топливные шланги, 2 шт.
• Манометры, термометр
• Электромагнитные клапаны для жидкого топлива
• Топливный фильтр
• Обратный клапан
• Электроподогреватель жидкого топлива с ограничительным и контрольным термостатами и электронным
• Регулятором температуры
• Автоматика управления WDX00 включает в себя управление работой горелки, регулятор мощности горелки
• Проверку герметичности основного газового клапана и панель управления AZL
• Газовая заслонка c сервоприводом
• Клапан регулировки подачи жидкого топлива c сервоприводом
• Сигнальные лампы предела работы смонтированы на горелке, переключатель работы горелки
• Дифференциальное реле давления воздуха
• Деаэратор
