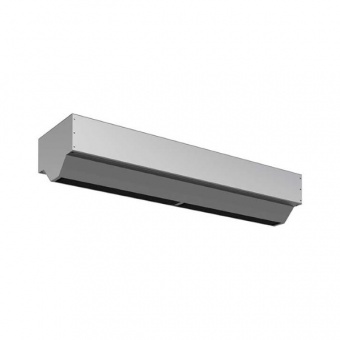

Воздушная завеса AGIH4525WH Frico

Воздушная завеса Frico AGIH4525WH с подводом горячей воды - высокоэффективное оборудование для защиты больших промышленных ворот. Устанавливается горизонтально. Рекомендуемая высота монтажа - до 4,5 м. Теплообменник для температуры воды равной или более 80°C.

Преимущества воздушной завесы Frico AGIH4525WH:

• выгодное решение для защиты больших проемов промышленных объектов;
• регулируемое направление воздушного потока в зависимости от условий эксплуатации;
• оптимальные характеристики и минимальный уровень шума благодаря технологии Thermozone;
• коррозионно-стойкий корпус из серого оцинкованного стального листа;
• мощные вентиляторы;
• простое управление при помощи 2-х комплектов приборов (заказываются отдельно);
• горизонтальный монтаж на шпильках с использованием резьбовых втулок, расположенных в верхней части блока;
• возможность перекрытия широких проемов путем установки нескольких завес;
• класс защиты - IP54 (частичная защита от пыли, защита от брызг воды);
• возможность комплектации дополнительными аксессуарами: приборы управления, приспособления для монтажа (заказываются отдельно).

Области применения и принцип работы воздушной завесы

Воздушная завеса Frico AGIH4525WH - идеальное решение для больших проемов промзданий, логистических центров, складов и грузовых терминалов. Максимальная рекомендуемая высота установки - 4,5 метра.

Принцип работы оборудования предусматривает забор воздуха из помещения через верхнюю/заднюю панель оборудования. Устройство имеет регулируемую решетку выдува, что дает возможность направлять поток воздуха от завесы под нужным углом, как правило, в сторону улицы.

Важно учесть, что поток воздуха от завесы должен перекрывать всю ширину проема. Эффективность оборудования зависит от разности температур и давлений в проеме, а также от ветровой нагрузки.

Концепция Thermozone

Воздушные завесы Frico обеспечивают оптимальный эффект защиты от проникновения тепла или холода в помещения. За счет использования технологии Thermozone оборудование оптимизировано по уровню шума, структуре струи воздуха, расходу и скорости воздушного потока.

При наличии разных температур воздуха внутри и снаружи помещения окна в помещении могут стать источником существенных потерь энергии - тепла или прохлады (соответственно, зимой или летом). Концепция Thermozone, применяемая в завесах Frico, обеспечивает надежное разделение сред с различной температурой, что значительно сокращает потери энергии. При этом оборудование работает с минимальным уровнем шума и экономичным потреблением электроэнергии.

Управление работой воздушной завесы

Для управления работой завесы Frico AGIH4525WH используется 2 комплекта приборов:

• 5-ти ступенчатый пульт управления RTRD, концевой выключатель AGB304, термостат T10S;
• 5-ти ступенчатый пульт управления RTRDU, магнитный дверной контакт MDC, электронный 2-х ступенчатый термостат RTI2.

Для полного комплекта управления необходим набор вентилей VRS25 (опция - TVVS25 c SD20).

Первый вариант управления

Включение/выключение завесы производит концевой выключатель. Режим расхода воздуха задается вручную. Мощность регулируется изменением расхода теплоносителя клапаном по сигналу термостата в режиме on/off.

Второй вариант управления

Режим мощности и скорости выбирается автоматически в зависимости от частоты и продолжительности открытия двери, а также уровня заданной температуры.

Завеса включается при открытии двери и работает в режиме высокой скорости в течение интервала времени, который задан на MDC (2 секунды - 10 минут). Если за это время дверь больше не открывалась, оборудование переходит в режим низкой скорости, если уровень текущей температуры ниже заданной. После его достижения завеса отключается.

Термостат служит для автоматического поддержания заданного уровня температуры, управляя работой клапана в режиме on/off.

Класс защиты

Класс защиты завесы AGIH4525WH - IP54. Устройство частично защищено от попадания пыли и имеет защиту от брызг воды с любого направления.
