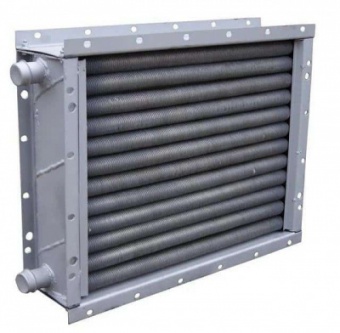

Воздухонагреватель ВНВ
Доставим в регионы от 2 до 10 дней.
- Описание
- Характеристики
- Доставка
-
Окончательная стоимость зависит от модификации товара, пожалуйста уточните информацию в заказе.
Основные показатели назначения калориферов приведены в таблице для стандартного режима работы при следующих параметрах:
- температура воды на выходе — 70°С
- температура воздуха на входе — минус 20°С
- температура воды на входе — 150°С
Воздухонагреватель с биметаллическим спирально-накатным алюминиевым оребрением теплоотдающих элементов - ВНВ - предназначен для нагрева воздуха с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3, не содержащего липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления и кондиционирования воздуха.
Воздухонагреватель предназначен для эксплуатации в условиях холодного климата (ХЛ) с температурой наружного воздуха не ниже -45оС, для нагрева воздуха в системах кондиционирования, вентиляции и отопления, а также для проветривания горных выработок на предприятиях горнодобывающей и металлургической промышленности.
С целью минимизации брака, каждый воздухонагреватель проходит контроль качества. А именно, проводятся гидравлические испытания на прочность и герметичность под давлением 1,8 МПа в течении 2-х минут, после чего проверяются его габаритно-присоединительные размеры, проверяется контроль сварочных швов, внешний вид и комплектность.
Воздухонагреватели дополнительно подвергаются пневматическим испытаниям на герметичность.
Делается отметка в свидетельстве о приемке, которое отображено в паспорте каждого воздухонагревателя.
Устройство и принцип работы воздухонагревателя
Воздухонагреватель состоит из теплоотдающих элементов, трубных решеток, крышек и съемных боковых щитков.
Размеры присоединительных отверстий равны 12х16 мм., шаг их расположения равен 125мм., что дает возможность установки воздухонагевателей по высоте или по длине в агрегат.
Теплоотдающий элемент выполнен из стальной трубы диаметром 22х1,5мм и алюминиевого накатного оребрения с наружным диаметром 41 мм. Шаг между ребрами 3мм.
Воздухонагреватель выполнен в многоходовом исполнении. Последовательность движения теплоносителя осуществляется за счет перегородок в крышке.
ВНИМАНИЕ: категорически запрещается устранять утечки теплоносителя, находящегося под давлением, подтягиванием соответствующих крепежных деталей.
Доступные для заказа модификации:
Модель Производительность Площадь поверхности Масса по теплу,
кВт
по воздуху, м³ теплообмена,
м²
не более, кг ВНВ 113-201 22,75/27,3 2000 5,12 18 ВНВ 113-202 30,86/37,1 2500 6,35 21 ВНВ 113-203 33,8/40,56 3150 7,65 24 ВНВ 113-204 39,36/47,23 4000 8,85 27 ВНВ 113-205 50,36/60,43 5000 11,34 33 ВНВ 113-206 31,86/38,23 2500 7,17 23 ВНВ 113-207 39,55/47,46 3150 8,91 28 ВНВ 113-208 47,2/56,64 4000 10,65 31 ВНВ 113-209 55,0/66,2 5000 12,38 35 ВНВ 113-210 70,51/84,61 6300 15,87 42 ВНВ 113-211 208,01/239,21 16000 46,8 113 ВНВ 113-212 314,21/361,34 24000 70,74 165 ВНВ 113-301 34,31/41,17 2000 7,85 27 ВНВ 113-302 42,36/50,93 2500 9,76 31 ВНВ 113-303 50,68/60,82 3150 11,66 36 ВНВ 113-304 59,0/70,86 4000 13,56 41 ВНВ 113-305 75,65/90,78 5000 17,38 50 ВНВ 113-306 47,58/57,1 2500 10,93 34 ВНВ 113-307 59,09/71,88 3150 13,57 36 ВНВ 113-308 70,61/84,73 4000 16,22 47 ВНВ 113-309 82,12/98,54 5000 18,87 53 ВНВ 113-310 105,29/126,35 6300 24,19 67 ВНВ 113-311 307,77/354,6 16000 70,74 215 ВНВ 113-312 464,16/533,78 24000 106,65 354 ВНВ 113-401 41,24/47,43 2000 10,24 35 ВНВ 113-402 51,28/58,97 2500 12,7 38 ВНВ 113-403 61,2/70,38 3150 15,2 44 ВНВ 113-404 71,2/81,88 4000 17,7 51 ВНВ 113-405 91,24/104,93 5000 22,68 48 ВНВ 113-406 57,69/66,34 2500 14,34 55 ВНВ 113-407 71,67/82,42 3150 17,82 64 ВНВ 113-408 85,69/98,54 4000 21,3 78 ВНВ 113-409 99,66/114,61 5000 24,76 86 ВНВ 113-410 127,74/146,9 6300 31,74 99 ВНВ 113-411 376,42/414,06 16000 93,6 250 ВНВ 113-412 569,03/625,93 24000 141,48 365 -
Исполнение многоходовое Производительность по теплу: до 569,03/625,93 кВт, по воздуху: до 24000 м3 Стандарт ГОСТ 12.1.005-88
