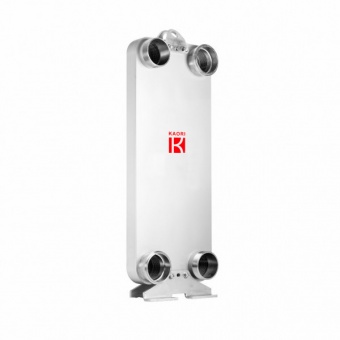

Теплообменник паяный пластинчатый Kaori Z400
Доставим в регионы от 2 до 10 дней.
- Описание
- Характеристики
- Доставка
-

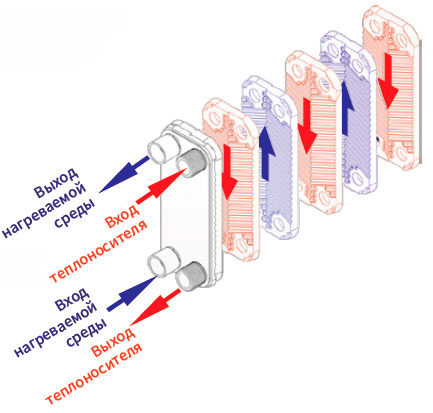

Паяные пластинчатые теплообменники KAORI изготавливаются из высокопрочных качественных материалов, специально предназначенных для работы в условиях высоких температур и высокого давления. Инновационные решения обеспечивают высокую эффективность теплопередачи и производительность.

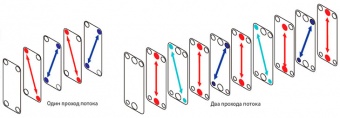

Новая инновационная серия Z представляет модели с диагональным потоком сред, что обеспечивает более высокую эффективность при использовании их в различных областях и позволяет заменить традиционные кожухотрубные и мультитрубные теплообменники. Двухходовая схема серии Z разработана специально для работы в условиях, когда требуется высокая эффективность теплообмена при больших объемах среды.

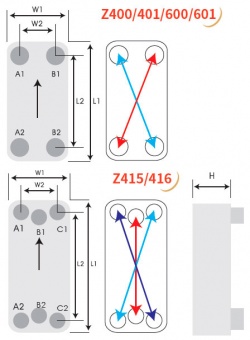

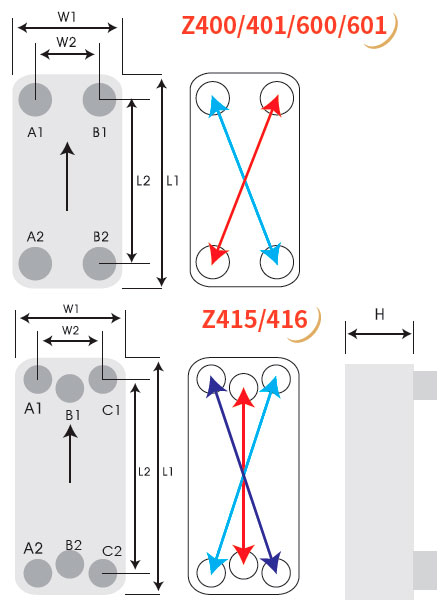

Z400/401/600/601: одноходовая схема– 4 соединения
Z415/416: двухходовая схема – 6 соединенийТип теплообменника Пластинчатый Чистота сред Чистая вода Марка Серия Z Модель L1 (мм) L2, (мм) W1, (мм) W2, (мм) H* (толщина), (мм) Вес* (кг)
(Без соединяемых
концов)Площадь
поверхности
теплообмена
пластины
(м2)Общая площадь
поверхности
теплообмена*
(м2)Объем одного
прохода
потока(л)Z400 751 650 321 220 14.0 + 2.38 * n 25.32 + 0.89 * n 0.2074 (n - 2) *0.2074 0.423 Z415 751 656 321 226 14.0 + 2.40 * n 25.99 + 0.87 * n 0.2074 (n - 2) *0.2074 0.414 Z600 945 810 375 240 14.0 + 2.38 * n 48.34 + 1.23 * n 0.3000 (n - 2) *0.3000 0.620 Z401 751 650 321 220 23.0 + 2.38 * n 30.96 + 0.89 * n 0.2074 (n - 2) *0.2074 0.423 Z416 751 656 321 226 23.0 + 2.40 * n 31.77 + 1.01 * n 0.2074 (n - 2) *0.2074 0.414 Z601 945 810 375 240 36.0 + 2.38 * n 76.84 + 1.41 * n 0.3000 (n - 2) *0.3000 0.620 * n - количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Припой Медь Медь
(Усиленный тип)Модель Z400/Z600 Z415 Z401/Z601 Z416 (A2,B1/A1,B2) (A2,C1/A1,C2/B1,B2) (A2,B1/A1,B2) (A2,C1/A1,C2/B1,B2) Макс. рабочее давление, бар 30/30 30/30/30 45/30 45/45/30 Исп. давление, бар 43/43 43/43/43 65/43 65/65/43 Макс. рабочая температура, °C 200 Преимущества:
- Сильный вихревой поток рабочей жидкости снижает вероятность засорения системы.
- Более высокое рабочее давление и коррозийная стойкость.
- Легкий монтаж и простая замена.
- Небольшие габариты и малый вес при сохранении технических характеристик.
- Отсутствие протечек. 100% тестирование всей конечной продукции.
- Высокая теплопроизводительность.
- Сертификаты: ISO 9001:2008, KRAIA (Корея), CE0575 (Евросоюз), UL (США), ASME """"""""U"""""""" """"""""UM"""""""", KHK (Япония).
- Меньшая первоначальная стоимость и эксплуатационные расходы при аналогичных характеристиках производительности.
Применение
- ОВВКиО и рефрижераторые системы
- Рефрижераторные и холодильные системы
- Тепловые насосы
- Чиллеры
- Теплоснабжение и холодоснабжение
- Солнечное отопление
- Технологическое охлаждение
- Рекуперация тепла
- Охлаждение гидравлического оборудования
- Энергетика
- Рекуператоры для электрического производства
- Редукторы ветрогенераторов
- Судостроение и рефконтейнеры
Документы
Каталог паяных пластинчатых теплообменников Kaori Размер: 7 мб -
Макс. Температура 200 Материал медь, медь (усиленный тип) Производитель Kaori
