Теплообменник пластинчатый разборный Ридан НН 145
Доставим в регионы от 2 до 10 дней.
- Описание
- Характеристики
- Доставка
-
Разборные пластинчатые теплообменники применяются для теплообмена между различными жидкими и газообразными средами. Компания "Ридан" является ведущим производителем разборных пластинчатых теплообменников в России. Специалисты "Ридан" осуществляют грамотный подбор оптимального теплообменного оборудования, производят расчет и оперативную поставку пластинчатых теплообменников Заказчикам во всех регионах страны.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
- Материал уплотнений: EPDM, Nitril, Viton и их модификации
- Материал пластин: AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Теплоноситель: вода, пар, углеводороды, кислоты, пищевые жидкости и другие

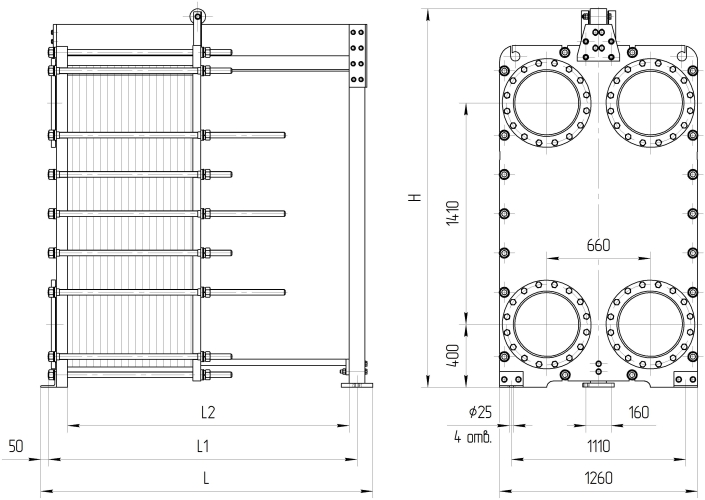

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг. L L1 L2 размер кол-во, шт. Расчетное давление 1,0 МПа (10 кгс/см2) НН№145 общепромышленное/ специальное исполнение 1 1350 1200 1000 М36 18 11-95 4330 2 1850 1700 1500 М36 18 96-179 5220 3 2350 2200 2000 М36 18 180-262 6070 4 2850 2700 2500 М36 18 263-345 7000 5 3350 3200 3000 М36 18 346-429 7910 6 4350 4200 4000 М36 18 430-595 9640 7 5375 5225 5000 М36 18 596-762 11630 8 6375 6225 6000 М36 18 763-929 13610 Расчетное давление 1,6 МПа (16 кгс/см2) НН№145 общепромышленное/ специальное исполнение 1 1370 1220 1000 М36 20 11-93 4860 2 1870 1720 1500 М36 20 94-176 5760 3 2370 2220 2000 М36 20 177-254 6610 4 2870 2720 2500 М36 20 255-336 7550 5 3370 3220 3000 М36 20 337-418 8470 6 4370 4220 4000 М36 20 419-582 10210 7 5395 5245 5000 М36 20 583-746 12210 8 6395 6245 6000 М36 20 747-926 14210 Размер H: рамы №1-№3 — 2410 мм, рамы №4-№6 — 2510 мм, рамы №7-№8 — 2710 мм (для расчетного давления 1,0 и 1,6 МПа).
-
Максимальное давление теплообменника, бар 25 Бар Производитель Ридан Рабочая температура, (C°) от -30 до +200 -
