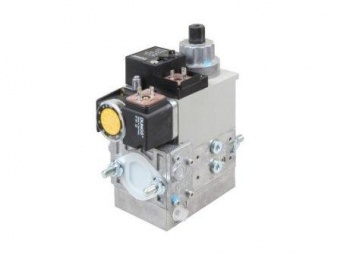

Газовый мультиблок DUNGS MB-DLE 405 B01 S20 – устройство второго поколения для автоматизации режима подачи газа и обеспечения безопасной работы котла отопления. Модуль гарантирует стабильную работу газовых горелок, используемых в промышленных системах обогрева помещений. Благодаря компактным габаритам, высокой надежности и стандартной посадке, мультиблок применяется многими фирмами-изготовителями, включая Weishaupt, Ecoflam, Riello, Elco. Выходное давление настраивается с высокой точностью в диапазоне 4-20 мбар.

Комплектация

Мультиблок объединяет в одном корпусе следующие элементы:

• стандартный фильтр, сдерживающий механические примеси;
• два ЭМ клапана с совместным управлением;
• реле давления GW 150 A5;
• регулятор давления.

Для подключения к газопроводу используются резьбовые фланцы Rp 1/2"-3/4" (в набор поставки не включены). Штекеры для электрического подключения блока и датчика реле давления необходимо докупить.

Функциональные характеристики:

• рабочей средой является газ 1, 2, 3 семейства и нейтральные газообразные среды;
• диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);
• избыточное давление газа – 360 мбар;
• температура воздуха – от -15 °C до +70 °C.

Особенности

Встроенный фильтр не пропускает внутрь системы посторонние примеси, а клапаны предотвращают риск возникновения непредвиденных сбоев при скачках давления газа в подающей линии.

Важно! Несмотря на наличие штатного сетчатого фильтра, необходима установка отдельного фильтра в магистраль.

Первый электромагнитный клапан является быстро открывающимся и закрывающимся, что способствует герметичности системы. Второй ЭМ клапан закрывается быстро, а открывается медленно – такое исполнение гарантирует плавный пуск газа. Скорость открытия клапана V2 можно отрегулировать при настройке системы. Совместное управление клапанами повышает надежность работы модуля и в целом газового котла.

Важным рабочим органом блока является регулятор давления, стабилизирующий работу газовой горелки. Давление поддерживается автоматически, задаётся при пуско-наладочных работах.

На корпусе устройства установлен датчик реле минимального давления, отслеживающий давление газа на входе. Регулировка давления осуществляется на первом ЭМ клапане, что освобождает от необходимости установки дополнительного стабилизатора давления на запальной линии.

Для эксплуатации в сложных производственных условиях мультиблок оснащён герметичным корпусом (стандарт IP 54). При необходимости можно подключить другие устройства: модуль проверки герметичности, клапан газопровода безопасности и пр.

Монтаж в систему можно выполнять вертикально и горизонтально.

Преимущества:

• плавный розжиг горелки, безопасная эксплуатация газовой установки;
• автоматическое регулирование давления подачи газа;
• регулировка скорости открытия ЭМ клапана V2;
• штатный фильтр для защиты конструктивных элементов;
• простое резьбовое подключение;
• монтаж в горизонтальной и вертикальной плоскости;
• небольшие габаритные размеры;
• возможность подсоединения дополнительных устройств.
