Монтаж центрального теплового пункта (ЦТП)
Центральный тепловой пункт должен монтироваться в отдельном здании, либо в подвальном помещении одного из объектов, входящего в систему зданий. От него проводят разводку системы по другим объектам.
Подготовку, монтаж оборудования и сервисное обслуживание ЦТП имеют право проводить только обученные специалисты, имеющие разрешение на данные виды работ. Ошибки при монтаже узлов могут стать причиной того, что оборудование преждевременно выйдет из строя.
В штате ООО «АВИТЕК Инжиниринг» работают специалисты с практическим опытом более 14 лет, которые хорошо знают нормы и регламенты монтажа ЦТП. Через их руки прошли десятки объектов разной степени сложности.
Как правильно установить ЦТП?
Все элементы теплового пункта собирают и устанавливают последовательно в следующем порядке:
Узел ввода. Этот блок принимает горячую воду, поступающую из центральной магистрали, и затем распределяет её по всем элементам теплового пункта. Для механического очищения воды устанавливают сетчатый фильтр с грязевиком. Запорная арматура поможет перекрыть доступ воды из других трубопроводов при необходимости.
Узел учета. Здесь собирается информация, поступающая от расходомеров и преобразователей: температура теплоносителя, давление, правильность работы всей системы. После анализа всех данных определяют стоимость отопительных услуг, либо делают ее коррекцию.
Узел давления. Основные функции данного узла – контроль отопительной системы и горячего водоснабжения; выравнивание перепадов давления во всей системе.
Узел ГВС. Система горячего водоснабжения подключается двумя способами: открытая и закрытая схема. Какой способ выбрать, зависит от системы теплоснабжения. Для каждого способа необходимо подобрать определенное оборудование.
Узел отопления. Существует два способа подключения этого узла:
- Зависимый – недорогой и более простой в сборке. При отключении электроэнергии сохраняется доступ горячей воды в отопительный контур, благодаря давлению в теплосети.

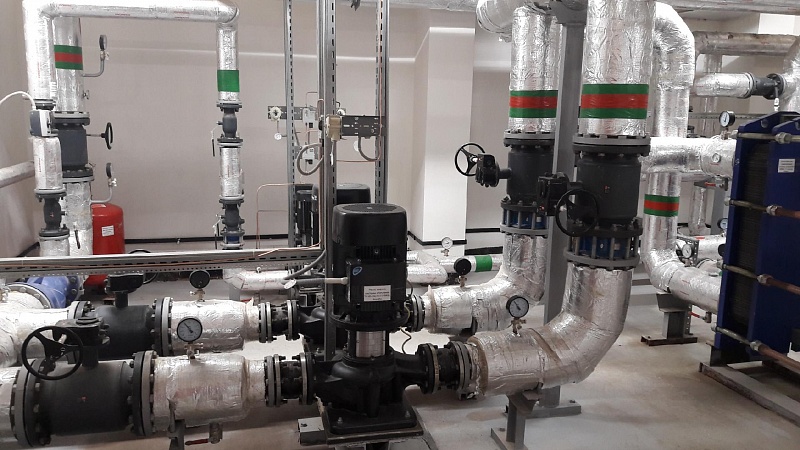

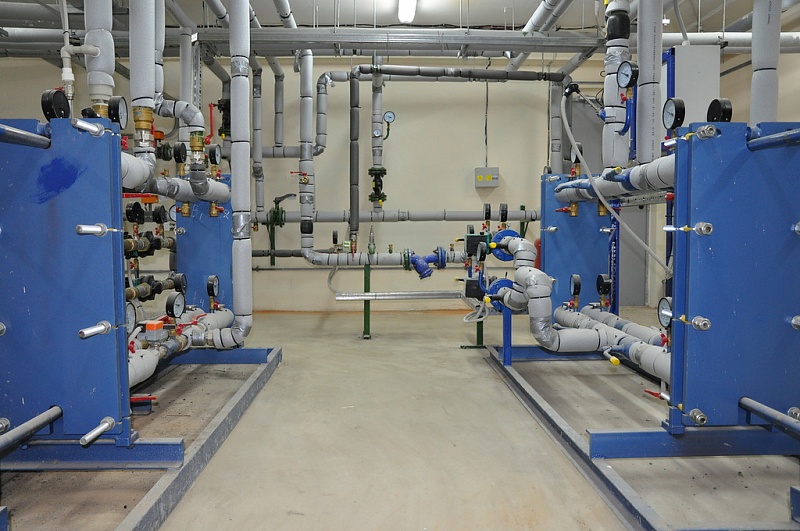

- Независимый способ защищает систему от грязи, поступающей вместе с водой из системы центрального водоснабжения. При независимом подключении устанавливают теплообменник, циркуляционный насос и дополнительно узел подпитки. Он помогает регулировать объем жидкости в случае изменения температуры.
Системы автоматики. Учет и передача данных в автоматическом режиме позволяет выстроить работу ЦТП самым оптимальным образом и выбрать нужный алгоритм действий. Поэтому систему можно адаптировать под любые нужды потребителей.
По завершении монтажа всех узлов тепловой пункт запускают в тестовом режиме. Проверяют работу оборудования, настраивают все системы. После проверки монтируют теплоизоляцию и сдают ЦТП в эксплуатацию. Принимают объект теплоснабжающие организации и органы контроля.
